M.2 PCIe CBB5.0 Test Fixture Set

製品ID: APT22060 / APT23011

製品概要

自社開発したPCIe Gen5 M.2 CBBテストフィクスチャセットです。
それぞれのケーブルを統合し、モジュール化しました。

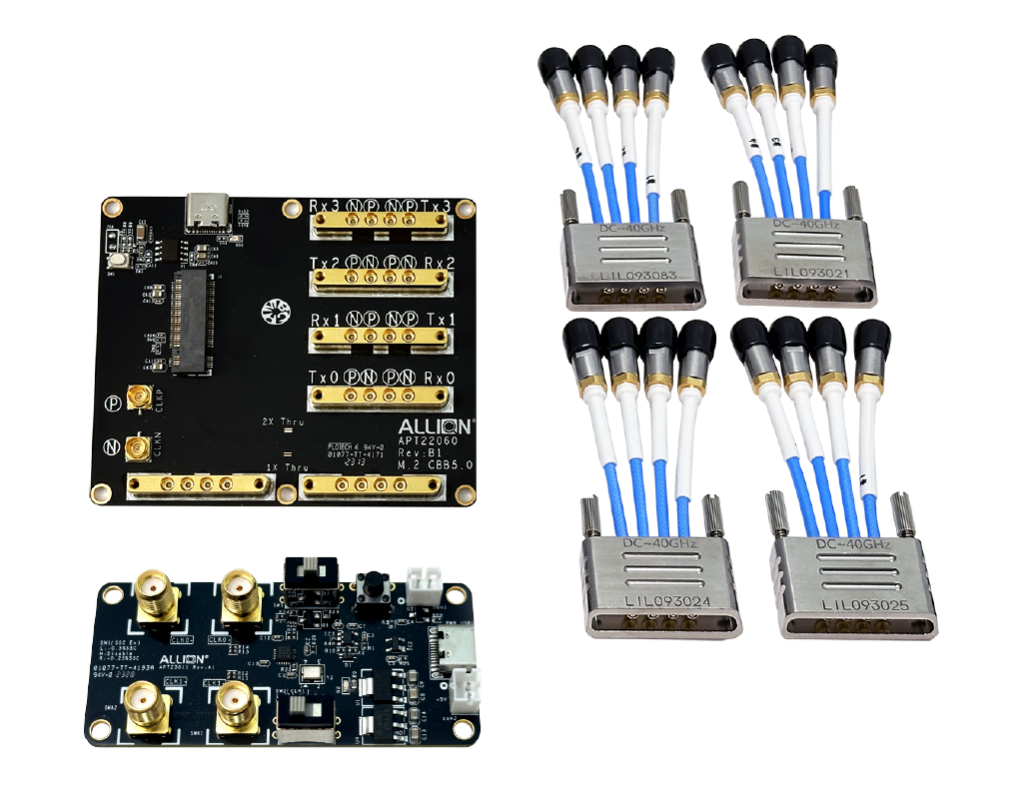

本製品は、以下のセット内容が含まれています:

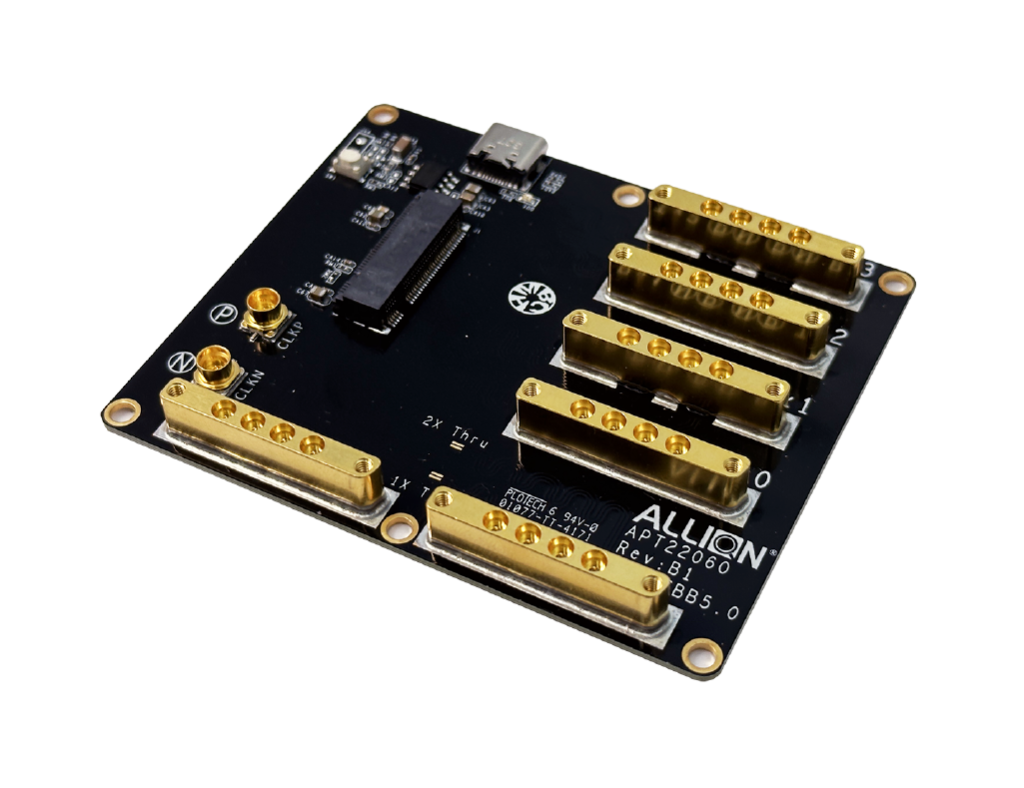

  • M.2 CBB5.0 Test Fixture (Model Name: APT22060)
  • PCIe CBB CMTS board (Model Name: APT23011)
  • Cable Module*4

納期(受注生産):約2~4週間

アプリケーション

  • PCI Express Gen5 Device Compliance Test for Tx/Rx
  • Ready for Next Generation Validation

特長

  1. PCIe M.2 Gen5 Tx およびRxの電気試験に対応可能
  2. SMPMコネクタの構造を強化することで40GHzまで対応可能
  3. ケーブルのモジュール化により簡単に取り扱い可能
  4. 2x Thru 校正キット付き

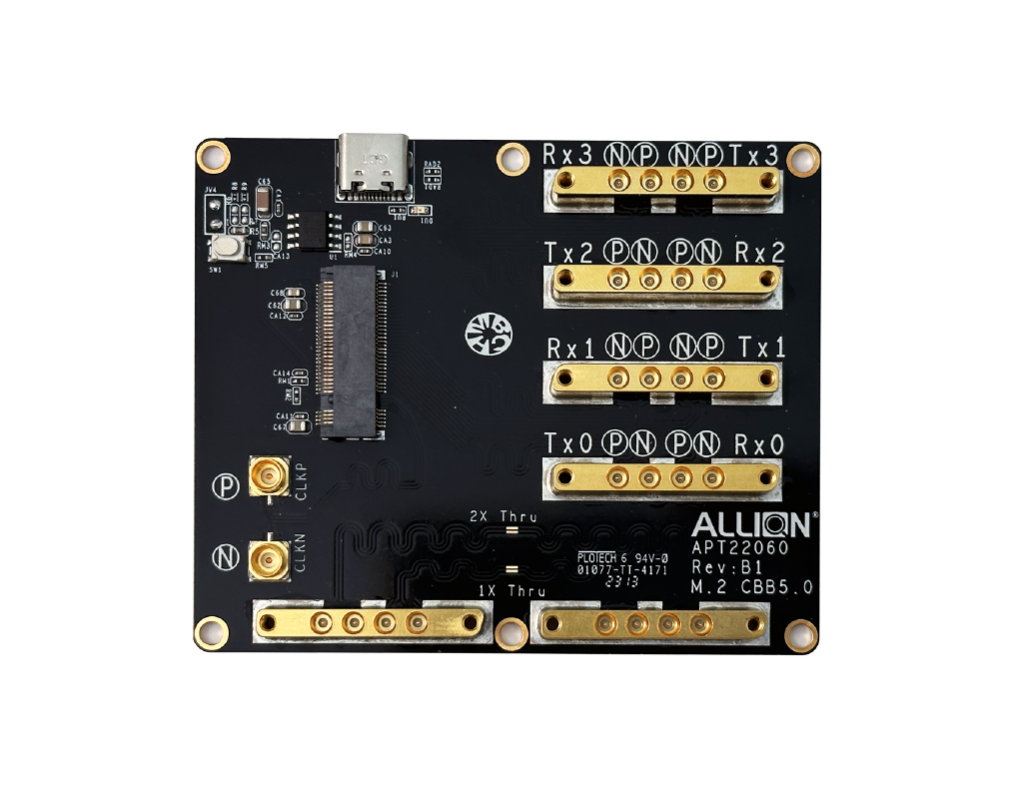

製品仕様

  1. PCIe M.2 M-Key Receptacle Connector
  2. Full Lanes用のSMPM コネクタ x4
  3. 2x Thru 校正用のSMPMコネクタ x2
  4. Reference Clock用のSMPコネクタ x2
  5. 寸法:66.8mm x 80mm

本製品にご興味がある方は、お気軽にお問い合わせください。
