OCP NIC 3.0 PCIe CBB5.0 Test Fixture Set

製品概要

自社開発したOCP NIC 3.0 PCIe CBB5.0 テストフィクスチャセットです。
それぞれのケーブルを統合し、モジュール化しました。

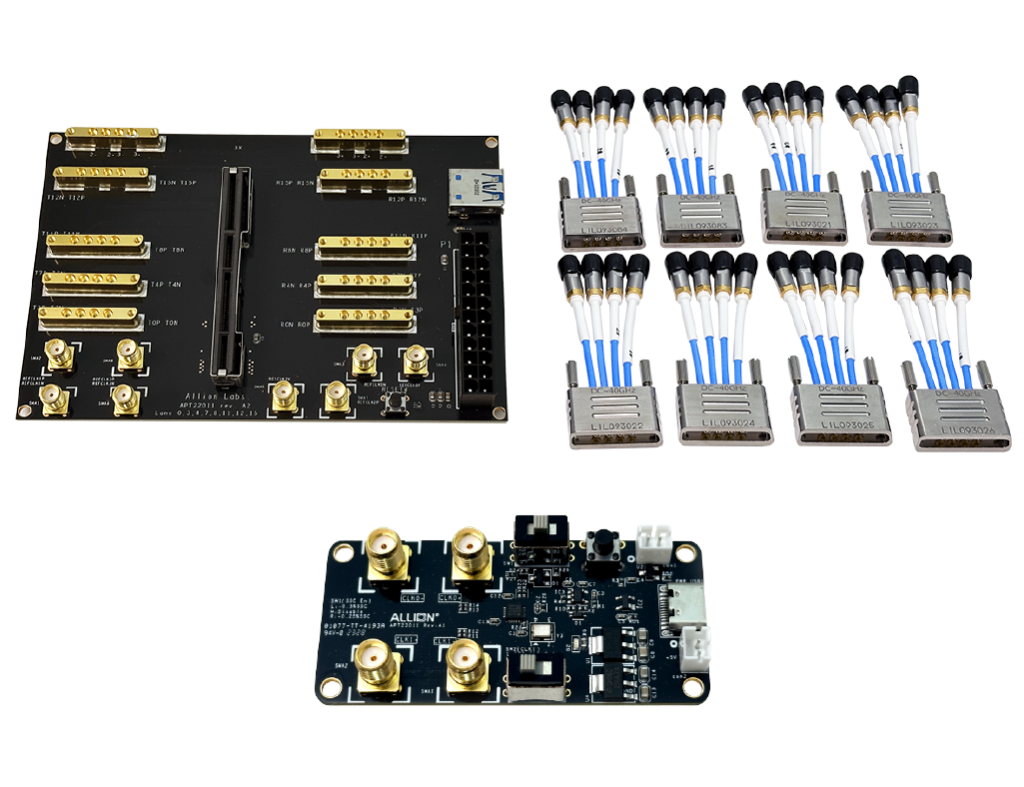

本製品は、以下のセット内容が含まれています：

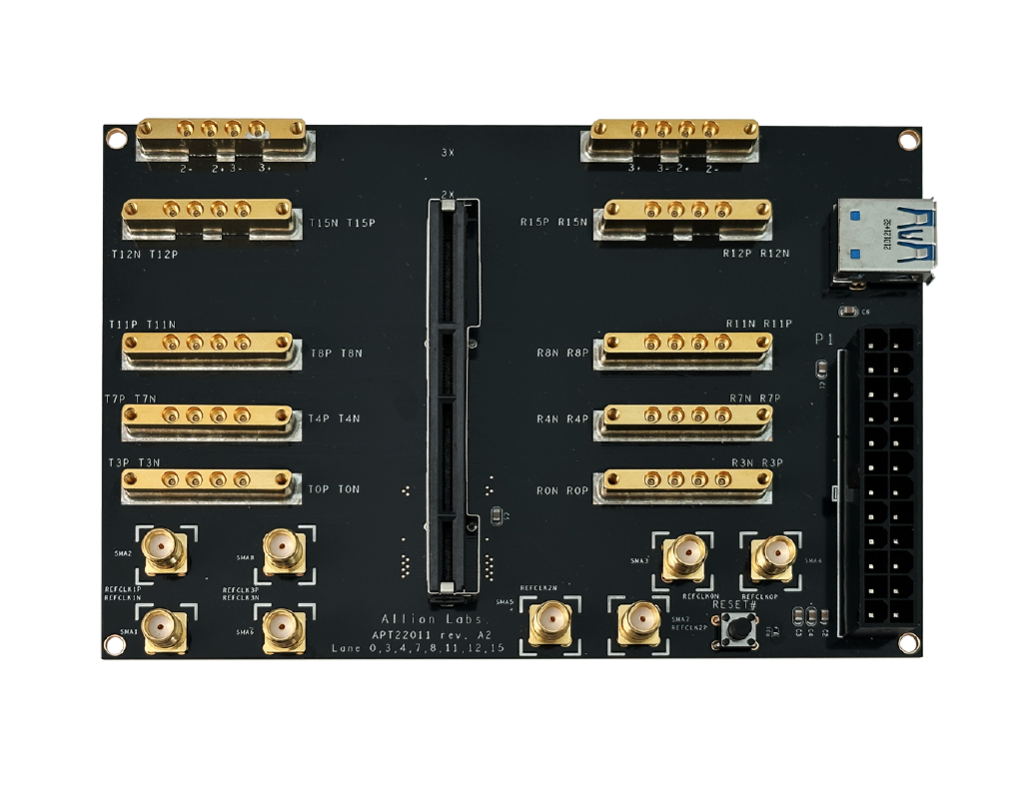

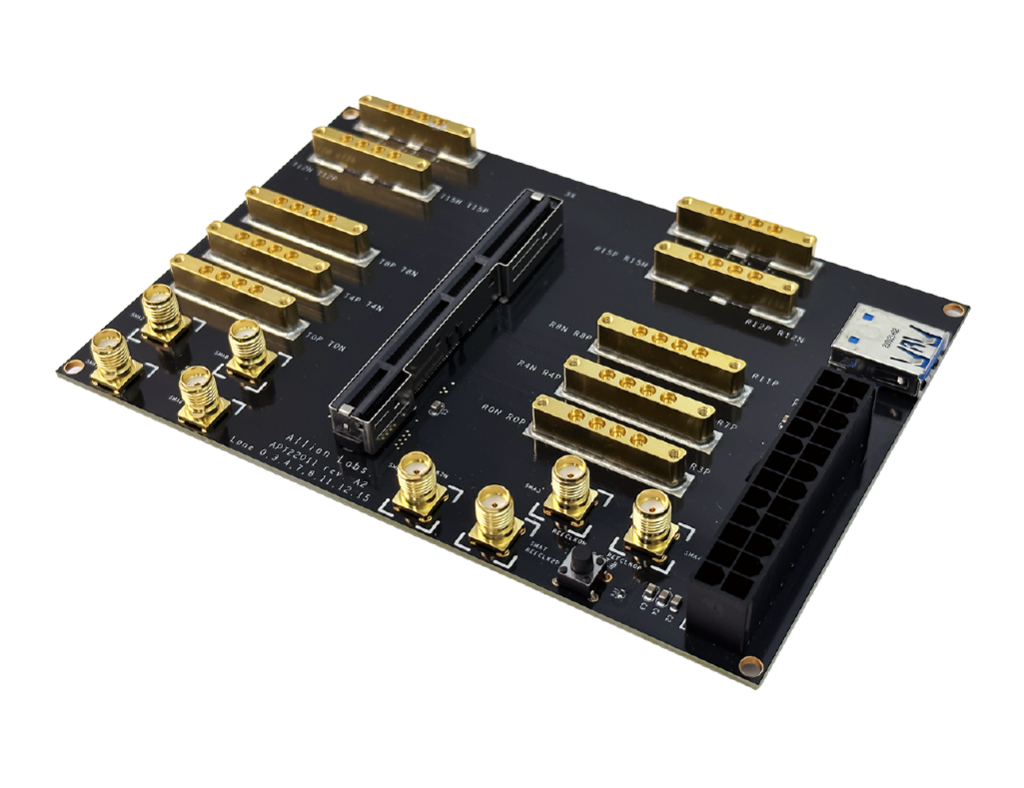

1. OCP NIC3.0 CBB5.0 (Model Name: APT22011)
2. PCIe CBB CMTS board (Model Name: APT23011)
3. Cable Module*8

納期（受注生産）：約2～4週間

アプリケーション

• PCI Express Device Compliance Test for Tx/Rx
• Ready for Next Generation Validation

特長

1. PCIe EDSFF / OCP NIC3.0 Tx およびRxの電気試験に対応可能
2. EDSFF 1C/2C (E1/E3)と下位互換性があり
3. SMPMコネクタの構造を強化することで40GHzまで対応可能
4. ケーブルのモジュール化により簡単に取り扱い可能
5. 2x Thru 校正キット付き

製品仕様

1. EDSFF C4/C4+ Receptacle connector
2. Lane 0/3/4/7/8/11/12/15用のSMPM コネクタ x8
3. Reference Clock用のDIP SMAコネクタ x2
4. 2x Thru 校正用のSMPMコネクタ x2
5. 寸法：142.24mm x 25mm
