ケーブル・コネクタラボ

高速コネクタの時代において、認証取得のための時間を短縮させるには、アリオンのサポートを利用するのが良いでしょう。高周波信号・機械的性質・電気性能・環境変化といった製品の性能に影響しうる要因について、アリオンは製品開発の初期段階から評価できます。検証分野のパイオニアとして、一貫したケーブル・コネクタの認証試験プラン及びワン・ストップ・サービスをお客様に提供しています。

USB4™がケーブル・コネクタの世界を席巻する

USB規格団体であるUSB-IFが2019年9月3日に最新規格「USB4TM Specification」を正式に発表しました。今回発表のポイントはいかとなります。

  • 2レーンオペレーションにより、既存のUSB Type-Cケーブルの使用で転送速度を最大40GBpsまで動作可能
  • 複数のデータ、ディスプレイプロトコルを1つのバスで共有
  • USB 3.2やUSB 2.0、Thunderbolt 3との互換性を維持

また、「USB Type-C Connectors and Cable Assemblies Compliance Document Revision 2.0」の最新バージョンも2020年4月30日に更新されました。これにより、「USB4TM Gen3 ケーブル・コネクタ」認証プログラムの詳細はまもなく公開され、認証試験の実施はUSB-IFのアナウンス次第正式開始すると予定しています。(※判明次第、随時更新していきます。)

アリオンは今回発表した仕様書から以下のとおりまとめました。

USB4ケーブルコネクタ認証プログラム
  1. USB4はUSB Type-Cコネクタのみ採用
  2. USB4ポジティブケーブル:試験条件を満たす場合、ケーブルの長さに制限がない
  3. USB4アクティブケーブル:ケーブルの長さを5メートルまでに制限していた
  4. USB Type-Cケーブル認証試験には、ケーブル屈曲試験の実施回数は500回に変更しました。角度や重さなどの試験項目については変更なしです。

世界で唯一のUSB4™規格の策定に尽力している試験機関

アリオンは世界で唯一のUSB4™規格の策定に尽力している試験機関として、高周波試験(High-frequency Test)やメカニカル試験(Mechanical Test)、電気試験(Electrical Test)、環境試験(Environmental Test)といったハードルの高い試験項目についてUSB-IFと協力しています。それに加え、USB Type-C®や、Hi-Speed USB、Super speed USB などの認証・検証試験サービスを提供しています。

ケーブル・コネクタの全面検証

高速コネクタの時代において、認証取得のための時間を短縮させるには、アリオンのサポートを利用するのが良いでしょう。高周波信号・機械的性質・電気性能・環境変化といった製品の性能に影響しうる要因について、アリオンは製品開発の初期段階から評価できます。検証分野のパイオニアとして、一貫したケーブル・コネクタの認証試験プラン及びワン・ストップ・サービスをお客様に提供しています。

ケーブル・コネクタサポート

アリオンはケーブル・コネクタの特徴やご要望に応じ、多種多様な認証試験を行うことができます。Thunderbolt・USB・HDMI・DisplayPort・MHLだけでなく、PC周辺機器・IoTデバイス・車載機器などもカバーしています。アリオンの幅広いサポート範囲と企業理念、そして効率の良い検証品質によって、製品を市場に送り出すためのプロセスを効率化します。

認証試験サポート

ケーブル・コネクタの信号接続と転送品質は、電気特性によって決まります。特に高周波信号試験は、ケーブル・コネクタメーカーのボトルネックになりがちです。アリオンは最先端の計測機器と経験豊富な専門家を有しており、お客様に専門的な技術コンサルティングを提供します。

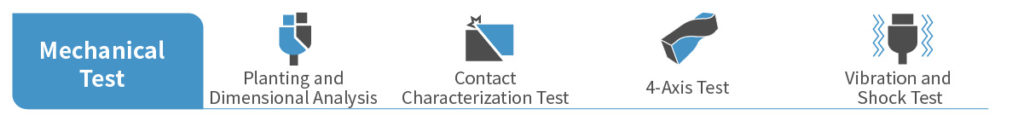

メカニカル試験では、アリオン独自の4軸耐久性・捻り耐久性フィクスチャなどを使います。製品の抜き挿し耐久力をシミュレートし、引っ張り・圧縮・衝撃・捻り・曲げを検測し、製品が設定された物理耐久値に適しているかどうかを確認します。

環境試験では、製品が温度・湿度・圧力・気圧の変化といった過酷な環境下で、正常に動作できるかどうかを確認します。そのほか、ガス腐食試験の環境も備えています。

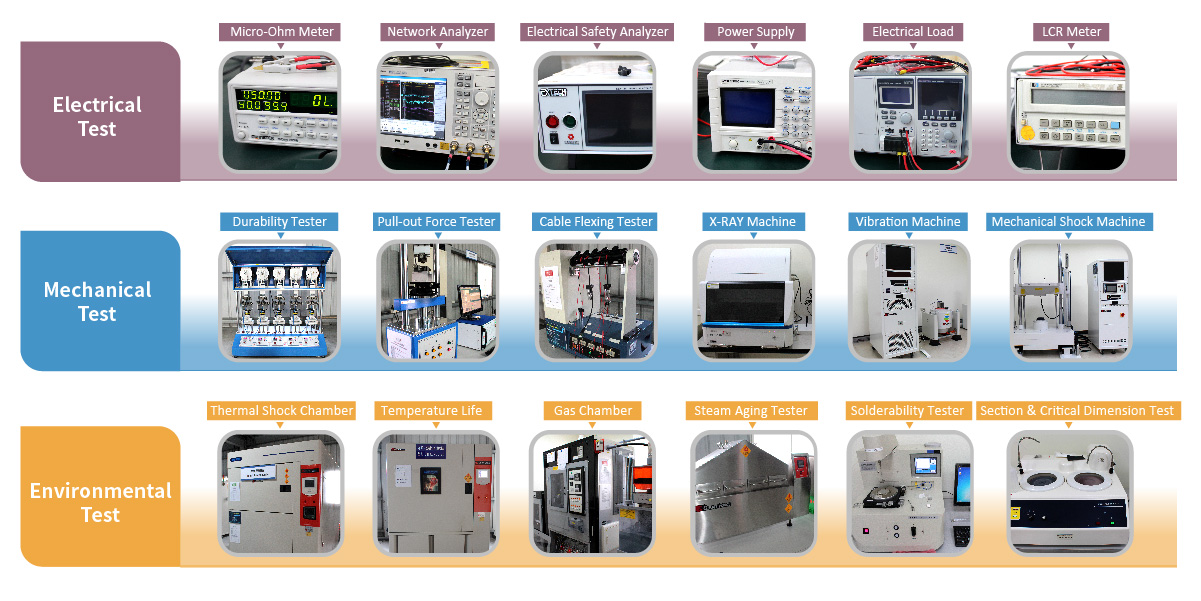

設備環境

アリオン独自開発のフィクスチャ

高速転送技術の発達により、電波干渉・減衰といった問題が起き、ケーブル・コネクタ製品の開発と検証のハードルが高くなる一方です。そのため、精度が高く需要に適したフィクスチャを開発し、検証プロセスに用いることが、製品の開発設計のプロセスにおいて大切なことです。フィクスチャ開発もアリオンの大切な職務の一つです。

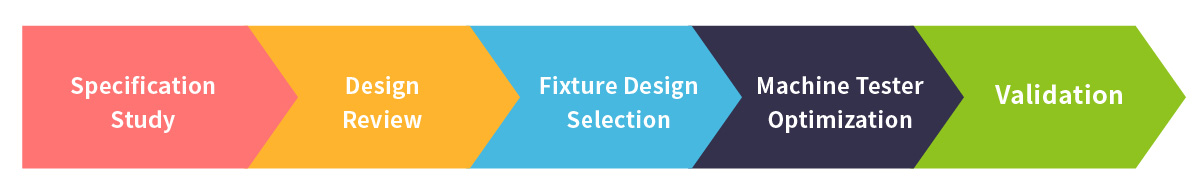

 カスタマイズフィクスチャの設計プロセス

 ケーブル・コネクタ検証フィクスチャサポートの特徴

• 検証を行う前に、設計図を審査し、設計が規格認証の規定に適しているかどうかを確認します。
• 検証に必要なフィクスチャを提供し、認証取得にかかる時間を短縮します。
• お客様の需要に合わせ、カスタマイズフィクスチャ・取付具を提供します。

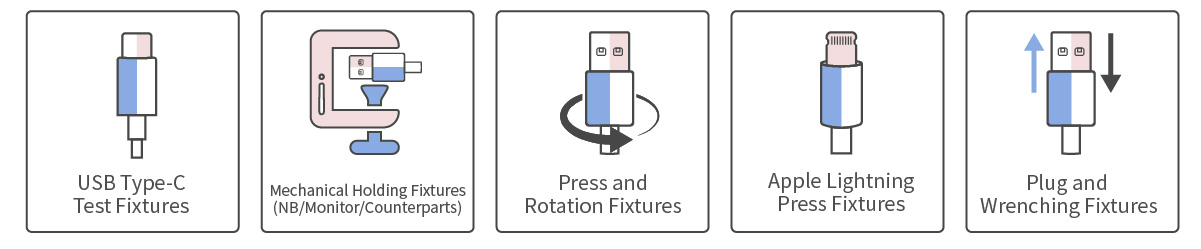

 五つのフィクスチャ設計

フィクスチャの詳しい情報はこちらをご覧ください。
