EDSFF E1/E3 PCIe CLB5.0 Test Fixture

製品ID: APT21099 / APT21108 / APT21107 / APT21135

製品概要

自社開発のEDSFF(Enterprise and Data Center SSD Form Factor) E1/E3 PCIe CLB5.0テストフィクスチャセットです。
それぞれのケーブルを統合し、モジュール化しました。

  • 本製品は、以下のセット内容が含まれています：

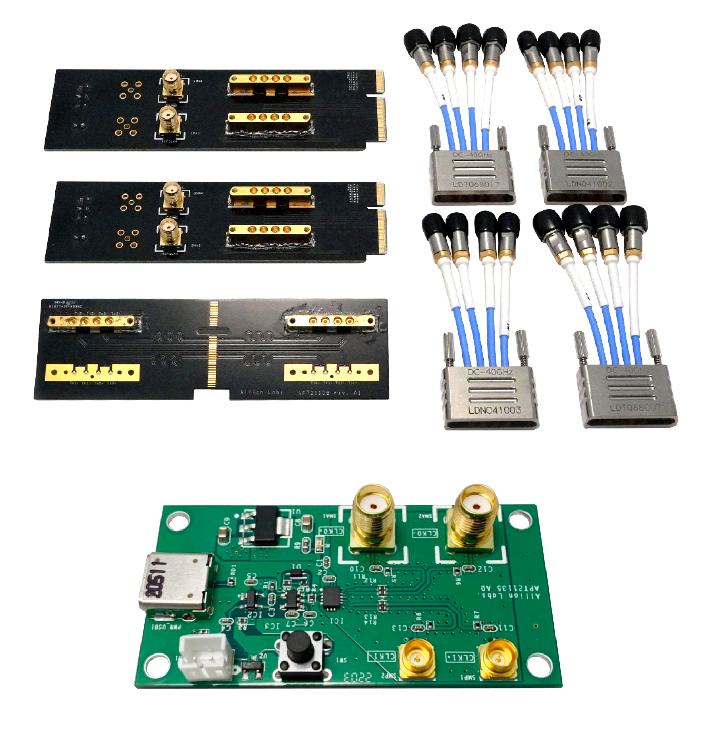

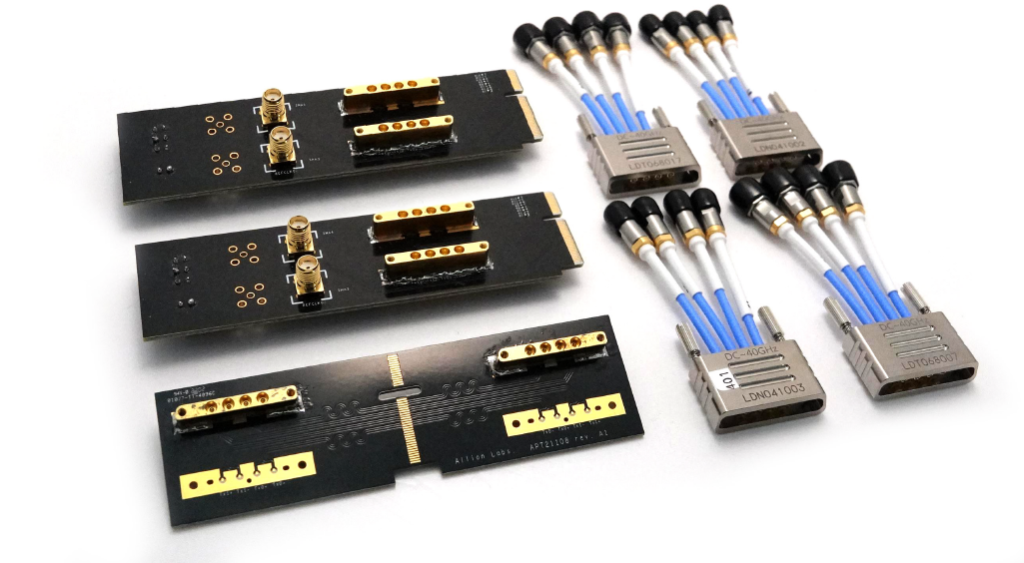

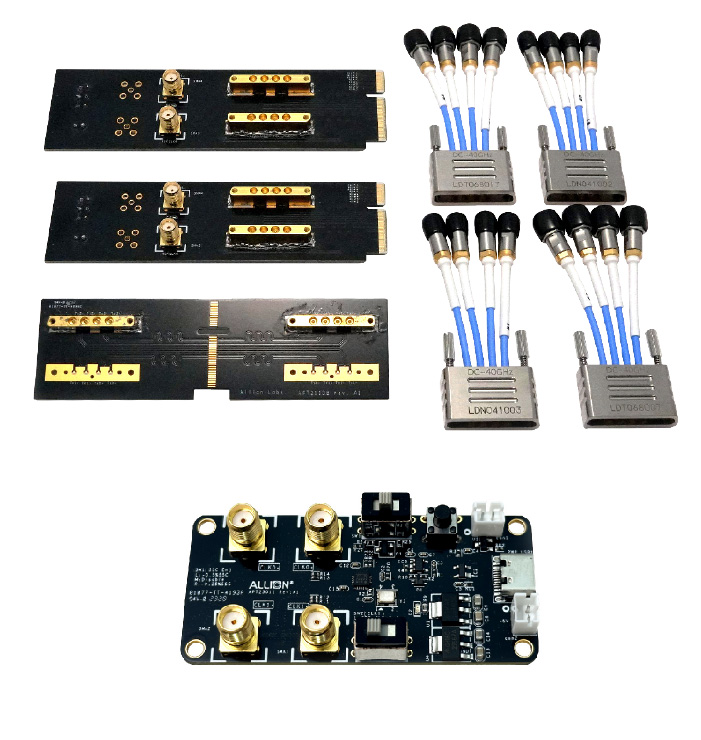

    1. E1/E3 CLB5.0- L0123 (Model Name: APT21099)
    2. E1/E3 CLB5.0- CAL (Model Name: APT21108)
    3. E3 CLB5.0- L4567 (Model Name: APT21107)

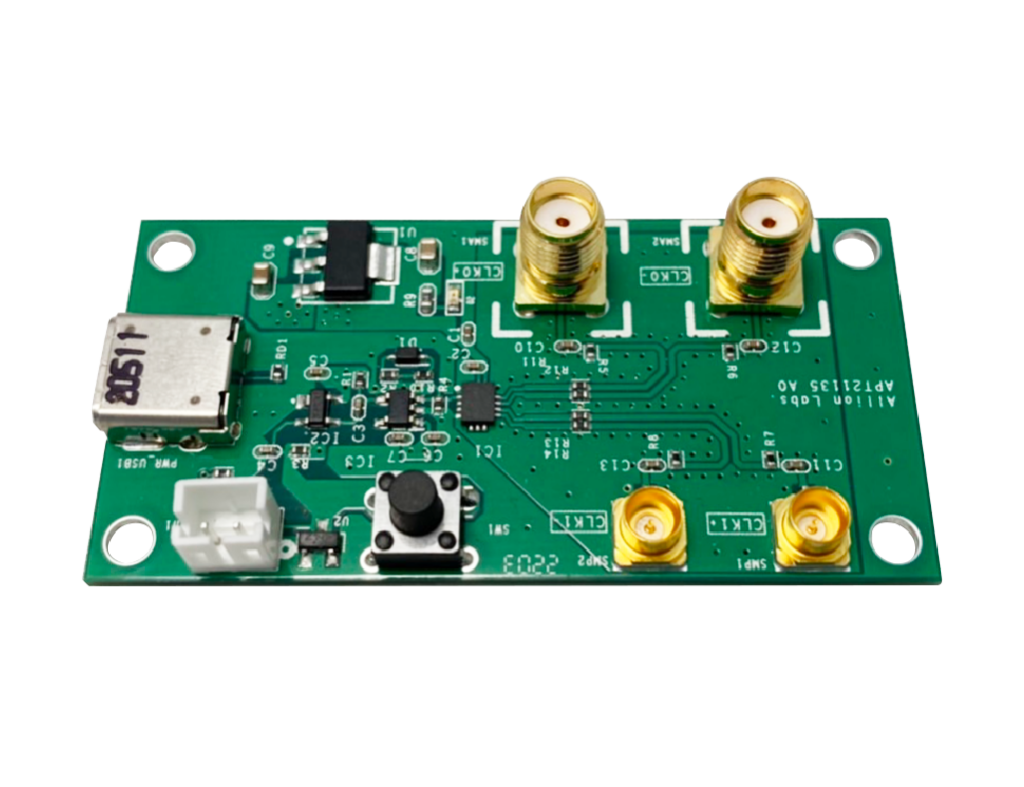

    4. Allion CMTS Board (Model Name: APT21135)

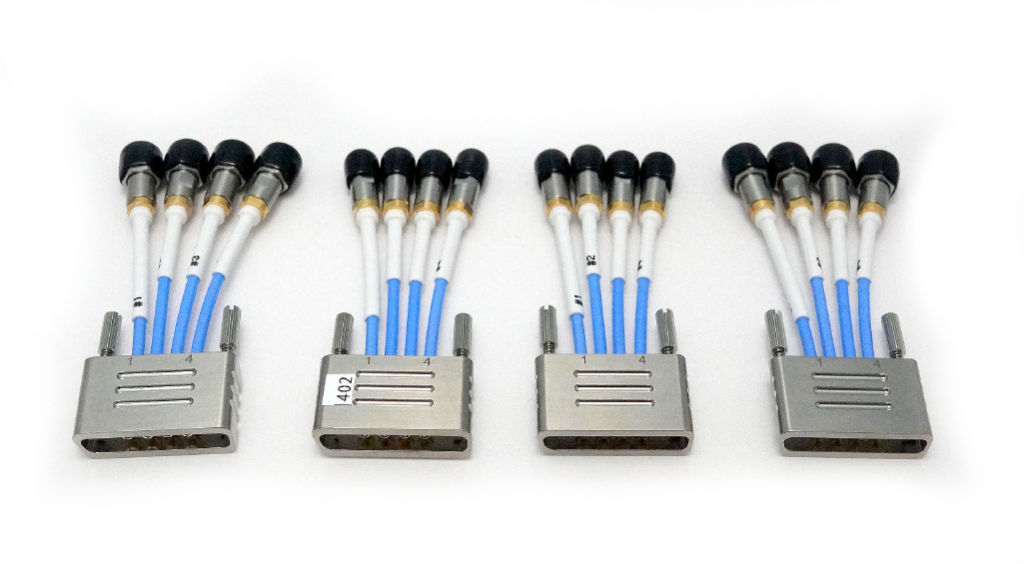

    5. Cable Module*4
  • 納期（受注生産）：約2～4週間

アプリケーション

EDSFF(Enterprise and Data Center SSD Form Factor) E1/E3 PCIe CLB5.0 Test Fixture Set for Tx/Rx

特長

  1. E1/E3に対応可能
  2. SMPMコネクタの構造を強化することで40GHzまで対応可能
  3. 利用しやすい小型サイズ
  4. ケーブルのモジュール化により簡単に取扱い可能
  5. 2x Thru 校正キット付き

製品仕様

APT21099 / APT21107
  • Host側に接続するEDSFF C1/C2 PCIe Golden Finger
  • (APT21099) Lane 0~3用のSMPMコネクタ x4
    (APT21107) Lane 4~7用のSMPMコネクタ x4
  • Reference Clock用のSMAコネクタ x2
  • PC-2.92に対応するSMPM 3 inches ケーブルセット x4 (各セットは差動信号２ペアに接続)
APT21108
  • 2x Thru 校正用のSMPMコネクタ x2
