M.2 PCIe CLB5.0 Test Fixture Set

製品ID: APT21070a / APT21070b / APT21070c / APT21135

製品概要

自社開発した世界初のPCIe M.2 テストフィクスチャセットです。
M.2 PCIe 4レーンを分けて、Lane0/Lane1 およびLane2 /Lane3用の基板を設計しました。また、それぞれのケーブルを統合し、モジュール化しました。

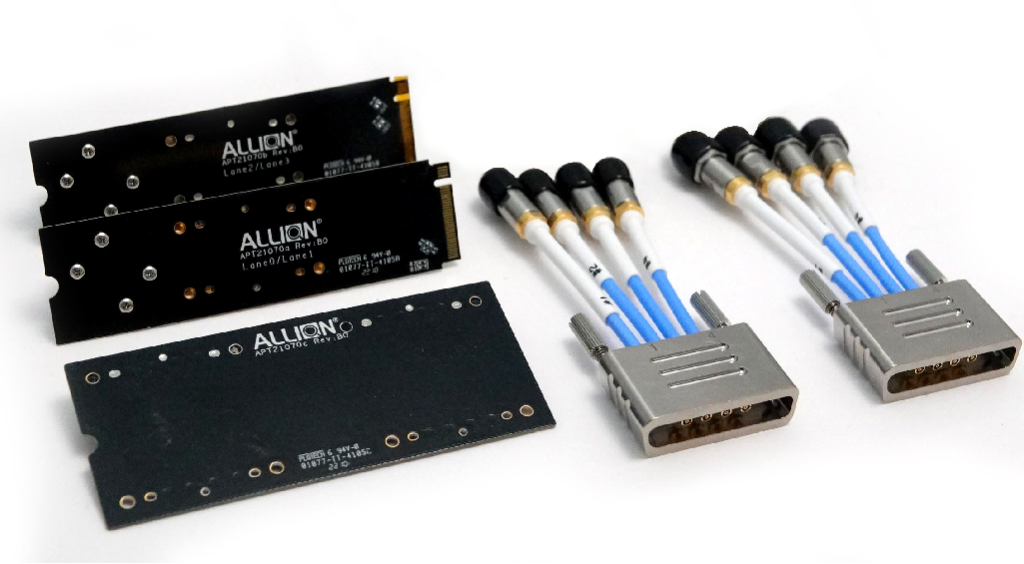

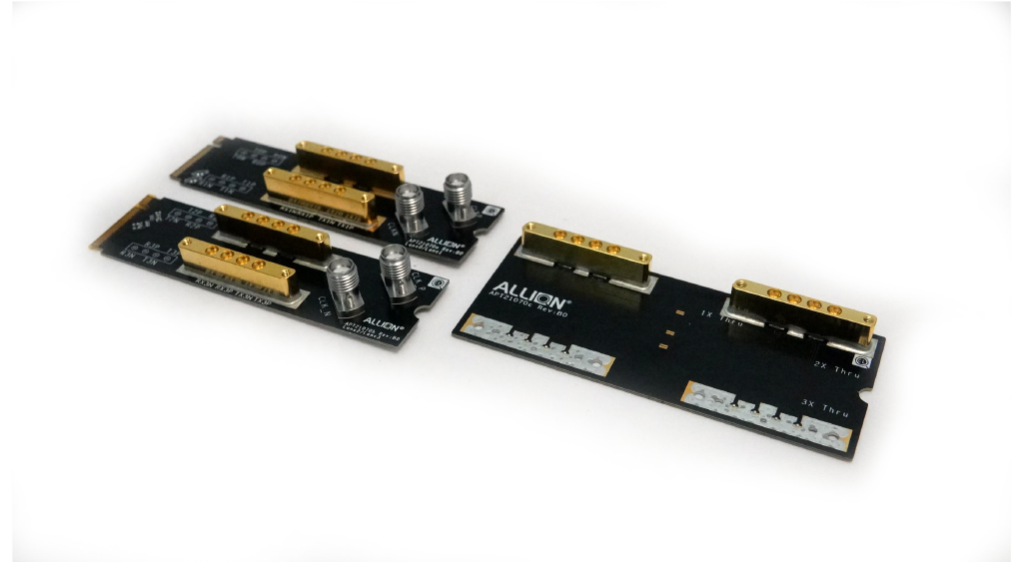

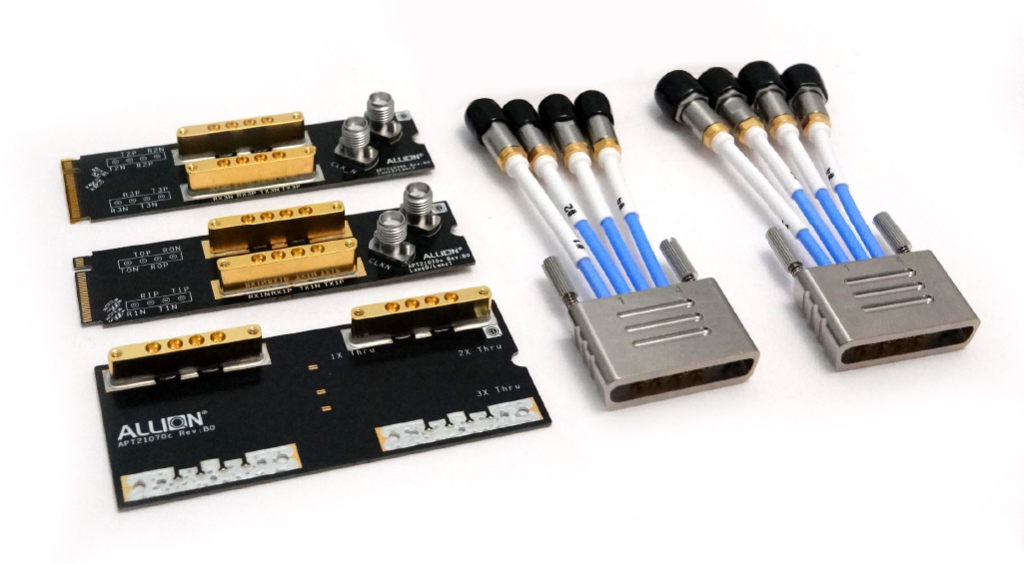

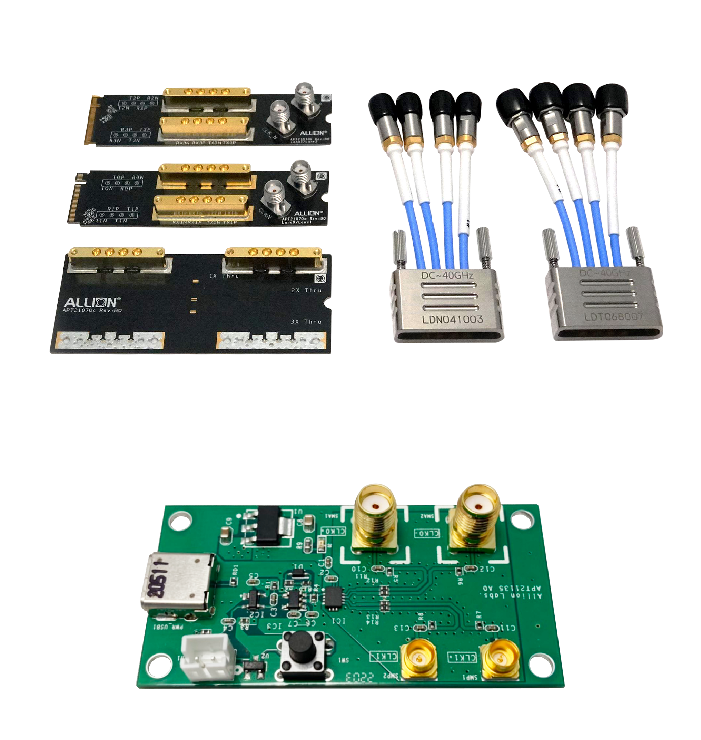

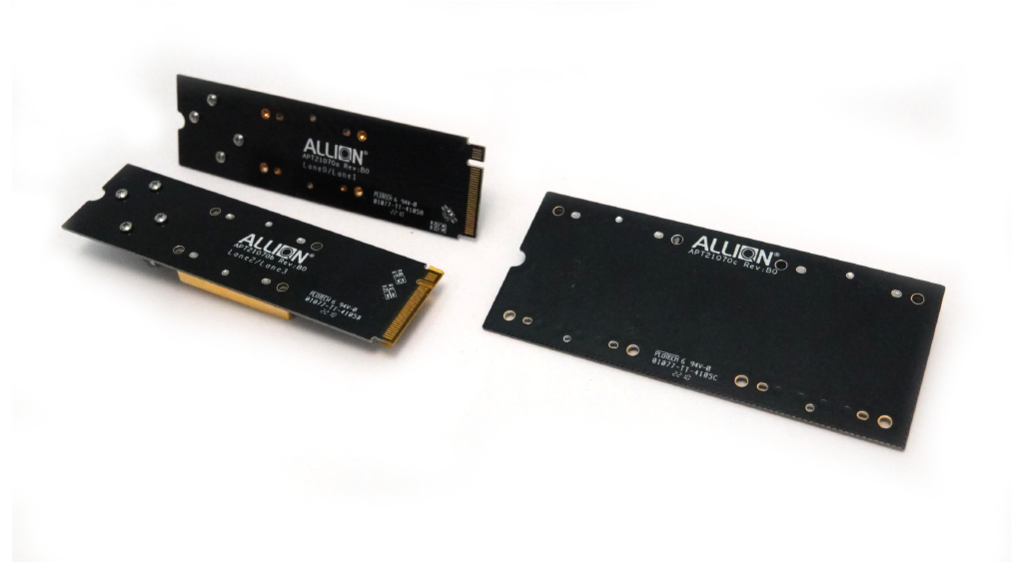

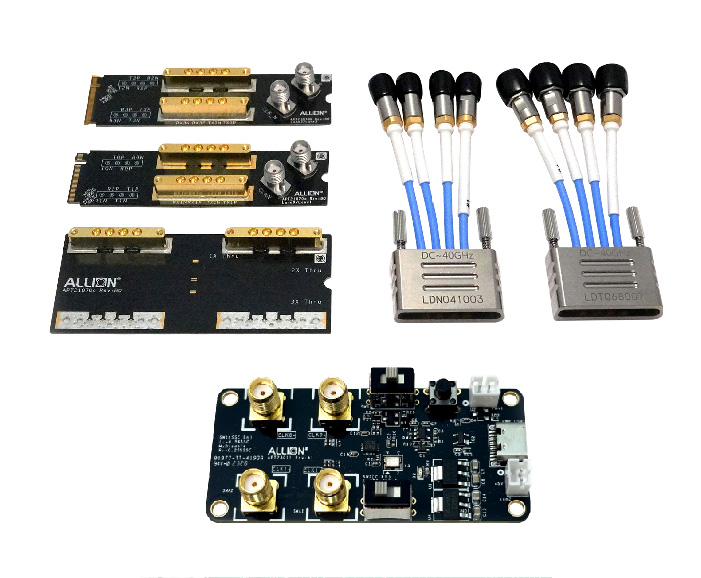

  • 本製品は、以下のセット内容が含まれています：
    1. M.2 CLB5.0-L01 (Model Name: APT21070a)
    2. M.2 CLB5.0-L23 (Model Name: APT21070b)
    3. M.2 CLB5.0-CAL (Model Name: APT21070c)
    4. Allion CMTS Board (Model Name: APT21135)

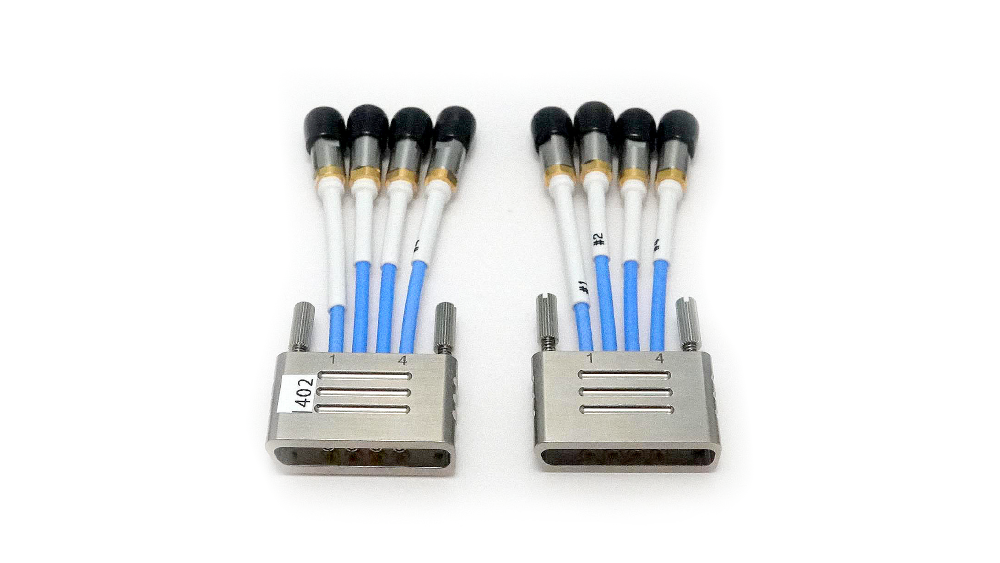

    5. Cable Module*2
  • 納期（受注生産）：約2～4週間

アプリケーション

PCI Express Compliance Test for Tx/Rx

特長

  1. PCIe M.2 Tx およびRxの電気試験に対応可能
  2. SMPMコネクタの構造を強化することで40GHzまで対応可能
  3. ケーブルのモジュール化により簡単に取り扱い可能
  4. 2x Thru 校正キット付き

製品仕様

APT21070a
  1. PCIe M.2 M-Key Golden Finger
  2. Lane0/Lane1用のSMPM コネクタ x2
  3. Reference Clock用のSMAコネクタ x2
  4. 寸法：22mm x 80mm
APT21070b
  1. PCIe M.2 M-Key Golden Finger
  2. Lane2/Lane3用のSMPM コネクタ x2
  3. Reference Clock用のSMAコネクタ x2
  4. 寸法：22mm x 80mm
APT21070c
  1. 2x Thru 校正用のSMPMコネクタ x2
  2. 寸法 : 34.33mm x 80mm
