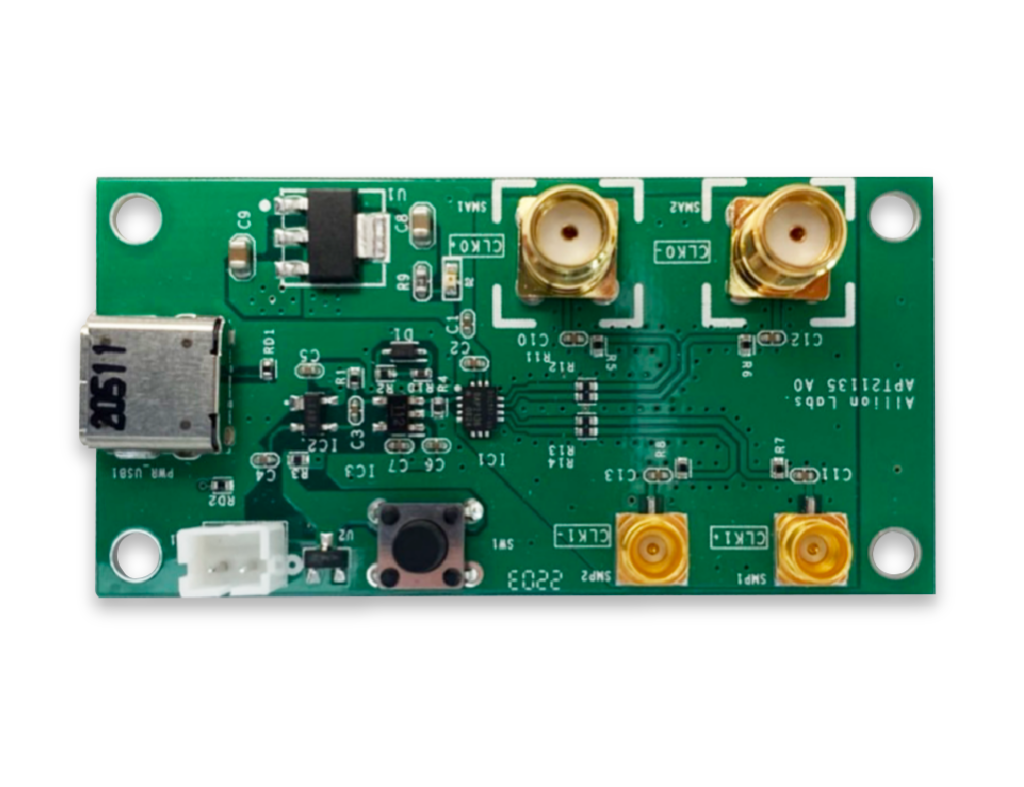

Allion CMTS Toggle Board

製品概要

従来、PCIe伝送の電気試験を行う場合、煩雑な手間をかけてRx信号をCompliance Modeに切り替える必要がありました。

アリオン自社開発のCMTS Toggle Boardは、ボード上のSMPまたはSMAを通じてDUTのRx信号を接続することで、Compliance Modeに切り替えることが可能になり、時間の短縮を実現できます。

アプリケーション

PCIe伝送電気試験（Transmission Electrical Test）

特長

1. 本製品はM.2/E1/OCP NIC 3.0テストツールセットが含まれていますが、独立して使用することが可能です。
2. PCI-SIG CMTS toggle functionに対応しています。

製品仕様

1. 5V電源供給用のUSB レセプタクルコネクタx1
2. PCIe Rx connection用のSMP コネクタ x2
3. PCIe Rx connection用のSMA コネクタ x2
4. Compliance Mode スイッチ x1
5. 2.0mmのReserved Pin用ボックスヘッダ x1
6. 寸法 : 60.00 mm x 30.00 mm
