従来以上の高速なデータ伝送を実現！
高周波・高速伝送ケーブルはどのような環境に適用されるのか？顧客の実際のニーズとは？
テクノロジー時代の急速な発展に伴い、高周波・高速ケーブルはあらゆる場所で使用されています。これらのケーブルは、自動車やAIサーバーなどの高速なデータ伝送を実現する通信環境で広く使用され、データ伝送の効率を確保するための重要なカギを握っています。
例えば、最新の自動車には高度なセンサーや制御システムが搭載され、膨大な量の貴重なデータが生成されるため、安全性と性能を確保するために、車載ケーブルシステムは高速データ伝送に対応し、安定性と信頼性を確保する必要があります。同様に、AIサーバーは、大量のデータを処理し、高速計算と正確な分析を可能にするため、高品質のケーブルが必須です。最終目的はいずれもコンピューティング・リソースの性能を最大限に引き出すことができます。
高周波・高速ケーブルは、現代の技術進歩の象徴であるだけでなく、システムの安定性と性能を保証するものでもあります。ケーブル・メーカーにとって、20GHzを超えることが多い高速インターフェースでは、複数のチャネルで伝送されるデータ量が膨大になり、1つのチャネルに障害が発生すると、自動運転車のアプリケーションの場合、システムのクラッシュを引き起こす可能性があります。そのため、システムの安定性と安全性を確保するために、出荷前に各伝送路と各チャンネルをテストしなければなりません。
問題から着手。お客様の課題を素早く理解する
アリオンは、長年ケーブルメーカーの高周波・高速製品の開発を支援してきました。技術の発展と日進月歩の進歩に伴い、多くのケーブルメーカーがエンドユーザーから、製品の品質を保証するために、出荷段階でケーブルの全数検査が必要という要求をされるようになります。このような要求に直面するメーカーはアリオンの支援を求めました。主に次の4つの大きな問題や課題に直面しています。
1. 検査能力不足
全数検査を満たすには、手動測定では検査能力を満たすことができない。
2. カスタマイズされたテストフィクスチャが必要
ケーブル検査には、カスタマイズなテストフィクスチャが必要となりますが、多くのお客様はテストフィクスチャの開発・設計が不可能
3.不安定な測定データ
迅速な測定だけでなく、測定結果の精度や安定性の欠如は、製造段階における設備、材料、加工などに関する技術者の混乱を招きやすい。
4.生産ラインのニーズに応える柔軟性
全数検査は、生産ラインの要件に迅速に適応する能力が必要です。主に研究開発目的の汎用機器とは異なり、生産ライン アプリケーションに合わせたソリューションと、より柔軟なソフトウェア機能が必要です。これには、エラー修正、迅速なサンプル情報の統合、テスト データのリアルタイム表示、自動レポート生成など、従来の機器メーカーが通常提供していない機能が含まれます。
生産効率アップを支援するアリオン・ソリューション
ケーブルの製造プロセスにおいて、最も頭を悩ませるのはケーブルの信号特性です。高周波試験は時間がかかるだけでなく、高周波関連の知識を持つ人材が必須となります。AIPCの時代の下で、ケーブルの大量生産において出荷前の品質管理と確認が最重要課題になりますが、ほとんどのケーブルメーカーは、ケーブルの抜き取り試験しか実行できないのが現状です。
お客様が市場で直面する様々な課題に対し、アリオンの専門家は高周波試験の難しさと全数検査の難しさを熟知しています。そこで、アリオンの技術コンサルタントチームは、高速信号ケーブルの全数検査システム「Allion Cable-Connector Multiport System (ACMS/Allion Cable-Connector Multiport System) 」を開発しました。

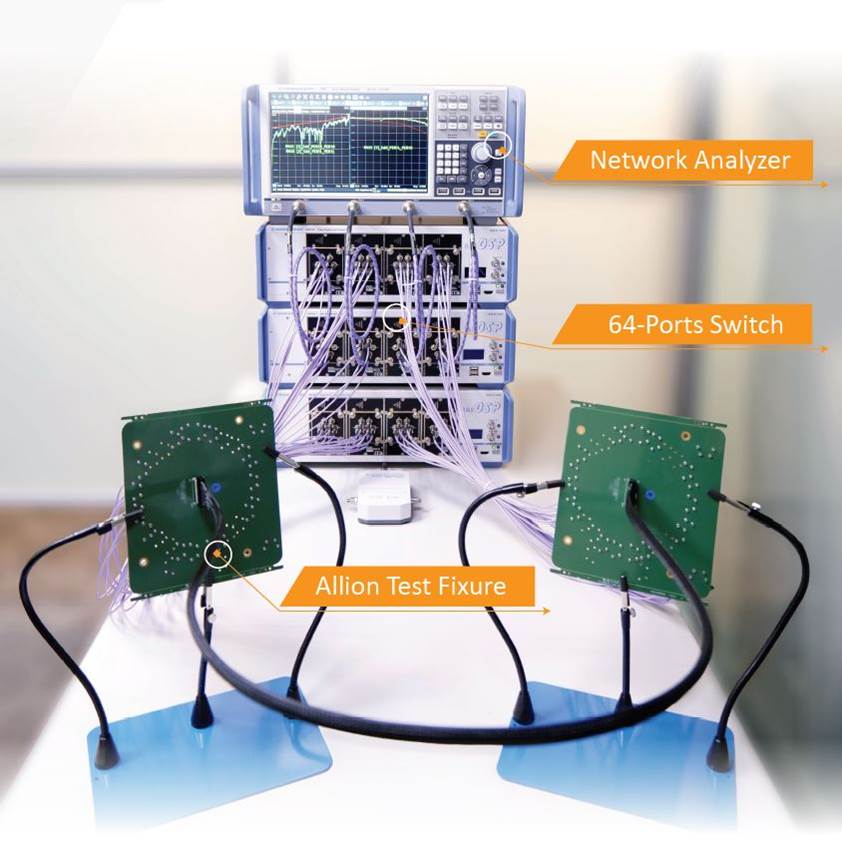

ACMSはカスタマイズ可能なマルチチャンネルSパラメータ自動測定ソリューションで、現在67GHz帯域幅までの高周波試験に対応することが可能です。アリオンのACMS seriesをネットワークアナライザ、64ポートスイッチ、テストフィクスチャに接続することで、効果的に高効率の試験・測定を実現し、煩雑で時間のかかる試験を排除することができます。サーバー試験の利便性と効率性の向上、ケーブル・コネクタの幅広い試験シナリオと標準仕様への適用、あらゆる試験ニーズに対応したカスタマイズサービスの提供など、高速伝送を必要とする業界に最適で、最終的には高速・シンプル・効率的な高周波自動試験を実現し、プロジェクトをより効率的に進めることができます。
あわせて読みたい |サーバーおよびケーブル・コネクターのための高周波検証トータルソリューション
Time to Market with Quality（最短時間かつ高品質で市場投入）
～Faster、Easier、Better! アリオンACMS の3つの強みで価値共創を実現～
アリオンは、ケーブル業界と密接に連携してきた経験と、長年にわたって蓄積してきたノウハウにより、提供するソリューションは3つの主要なメリットを備えました。お客様が生産ラインの高周波自動測定機能と生産ラインの品質履歴管理システムを達成できるよう支援します。
Faster ー より迅速に
- 生産ラインにおける高頻度・大量検査では、時間的制約のある試験アプローチが要求されるため、ACMSの優れた時間性能は、生産能力と検査目標の達成という顧客のニーズに応えます。
- 100%検査のための試験時間の大幅な短縮：ACMSの優れた性能により、メーカーは生産性を犠牲にすることなく100%製品検査を達成することができます。
- 例えば、AIサーバーの内部伝送ケーブルとして一般的に使用されているMCIOケーブルは、手作業で8時間かかる検査がわずか5分で完了します。 検査効率は100倍以上と大幅に向上し、メーカーは生産量に影響を与えることなく100%検査を達成し、各製品が最高の品質基準を満たすようにすることができます。
- リアルタイムのデータ分析による全体的な生産効率の向上：ACMSはリアルタイムの製品品質データを提供するため、メーカーは潜在的な問題をタイムリーに特定し、解決することができる。 このアプローチにより、コストのかかるダウンタイムを防ぎ、最適な生産効率を実現します。
Easier ー よりスムーズに
優れた検出速度に加え、アリオンのクリティカルなソリューションは、導入後のお客様の利便性と使いやすさにも貢献します。

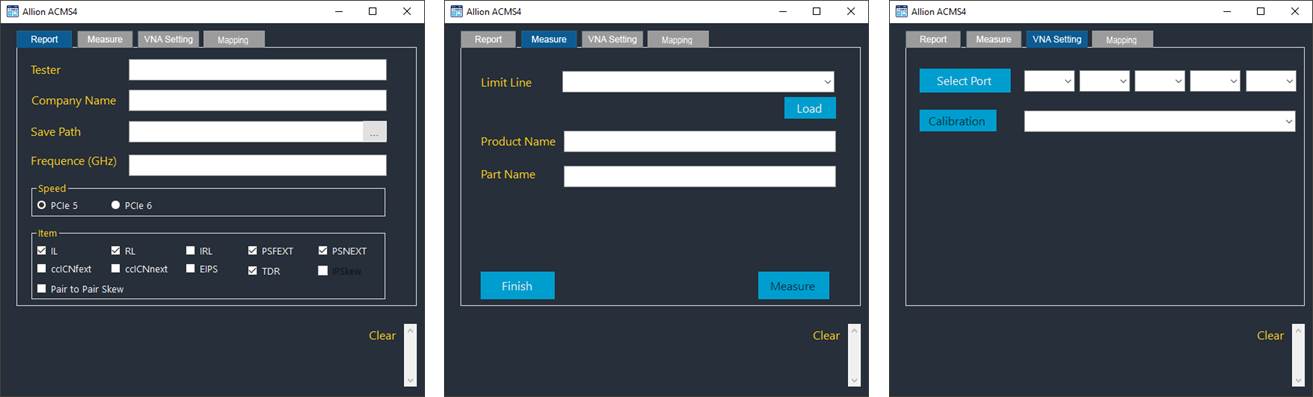

- カスタマイズされたUI：カスタマイズされたUIは、お客様の要求に応じて設定することができ、ケーブル仕様の実際のニーズに合わせてカスタマイズすることができます。
- 試験項目の柔軟な設定：実際のニーズに応じて試験項目や条件を柔軟に設定し、さまざまな試験要件に対応します。

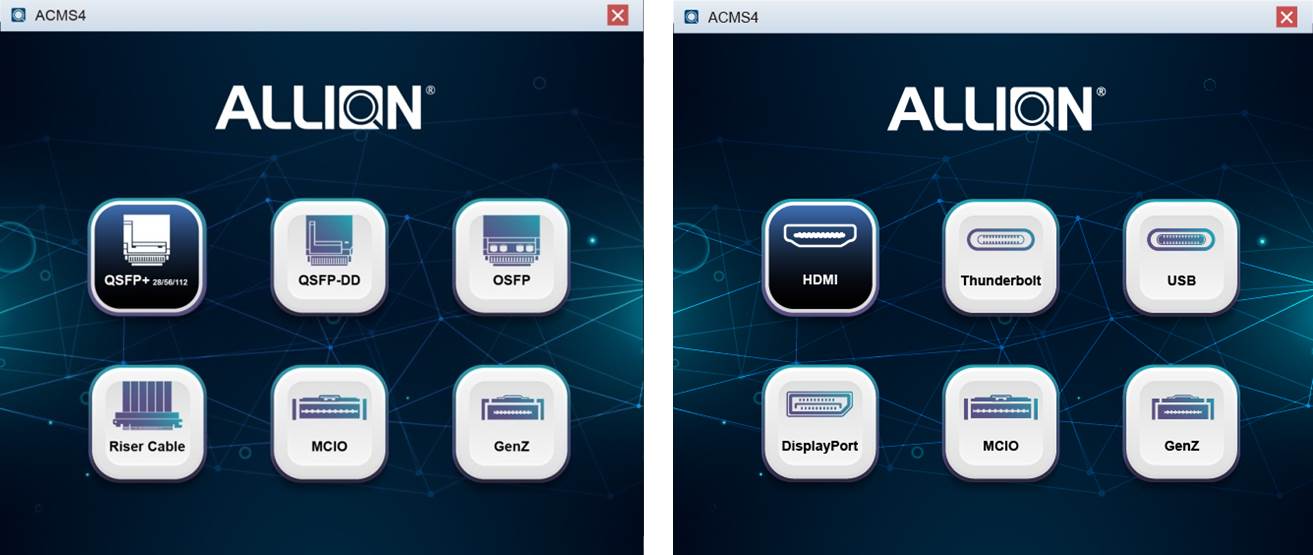

- 複数のケーブルインターフェイスをサポート：USB4, Thunderbolt 4/5, HDMI 2.1 UHS, DisplayPort 2.1, PCIe 5.0/6.0, SAS4, MCIO, GenZ, QSFP28/56, QSFPDDなど幅広いインターフェイスに対応し、顧客の要件に合わせてカスタマイズ可能。

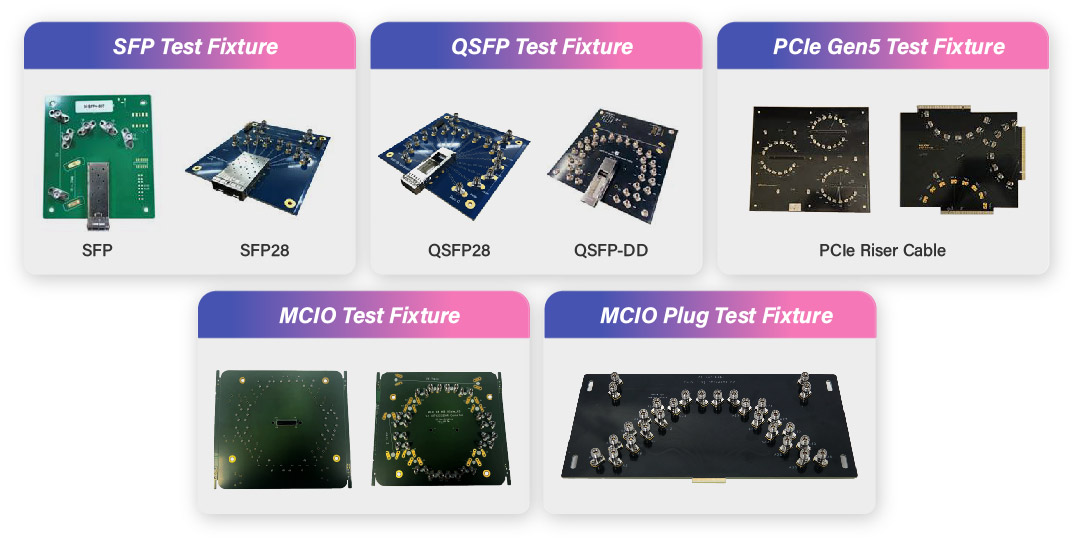

- フィクスチャ開発支援：様々なケーブル・インターフェースに対応する専用フィクスチャの開発を支援します。
- フィクスチャ開発支援：様々なケーブル・インターフェースに対応する専用フィクスチャの開発を支援します。

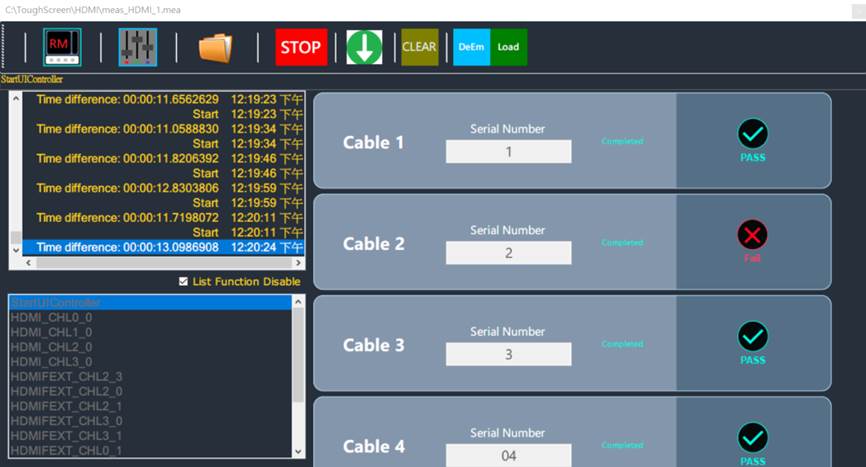

- 試験結果のリアルタイム表示：試験中のデータと結果をリアルタイムで表示でき、試験担当者は最新の試験進捗状況を容易に把握できます。
- 自動生成のテストレポート：テストレポートを自動生成し、従来の手動での記録や報告作成の手間を省き、手作業によるミスを避けます。

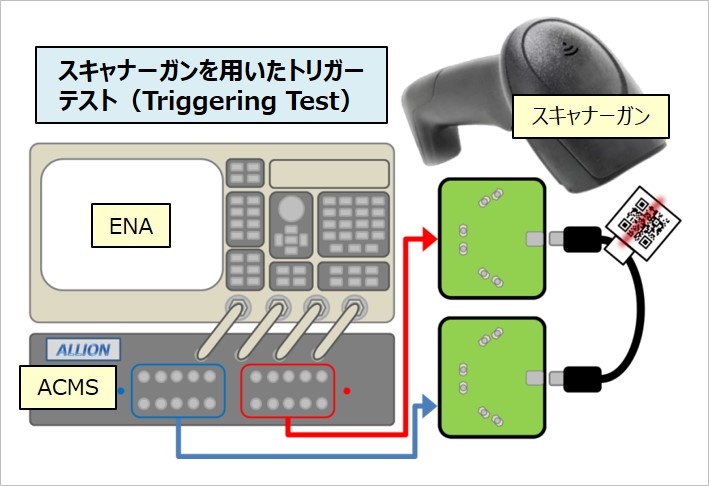

- バーコードリーダーによるテストプロジェクトのトリガーサポート：バーコードリーダーを使用してテストプロジェクトを迅速に起動し、大量のテストプロセスでデータ入力を簡便化し、テスト効率を向上させ、時間を短縮します。
Better ー より正確に
ACMSは生産ラインのクラウドベースのビッグデータシステムと統合・橋渡しすることができ、製品データを一目で理解できるだけでなく、生産工程で各製品に手抜きがないか、何度もやり直しがないかなどをチェックし、生産ラインの運営に問題がないかを迅速に対応することができます。ACMSソリューションを通じて、お客様のあらゆる問題解決に貢献します。
- ヒューマンエラーを減らし、品質の一貫性を確保する：自動化されたテストとレポート作成により、ヒューマンエラーのリスクを回避します。
- リアルタイムのデータと製品品質履歴の取得：各アイテムの生産工程に関する詳細情報を含む包括的なリアルタイムの製品データにより、製品品質履歴の自動化が可能です。
- タイムリーな問題の特定と解決：生産ラインの問題をプロアクティブに特定・解決することで、ダウンタイムを防ぎ、最適な効率を確保します。
- タイムマネジメントの強化：生産ラインのスケジュールを最適化し、ダウンタイムを最小限に抑えます。
- 歩留まりの向上：生産工程の早い段階で不良を特定し、排除することで、歩留まりを最大化します。
- トラブルシューティングのスピードアップ：リアルタイムの故障検出・解決メカニズムを導入し、生産中断を最小限に抑えます。
- 生産コストの削減: 廃棄物、再作業、ダウンタイムを最小限に抑え、全体的な生産効率を最適化し、全体的なコストを削減します。
- 市場競争力を高める優れた製品品質：顧客自身の期待を上回る一貫した高品質の製品を確保し、優れた製品を迅速かつ確実に市場に提供することで、顧客が市場での競争力を高めるのを支援します。
伝送線路試験でお困りの方でも、高品質で効率的な検証ソリューションを多数必要とされている方でも、アリオンは、お客様の製品が「Time to Market with Quality」を達成できるよう、カスタマイズされたソリューションを提供いたします。関連の検証テストサービスについてより詳しい情報をお求めの場合は、アリオンのお問い合わせフォームよりお気軽にご連絡ください。
