PCIe M.2 CBB6.0 Test Fixture Set

製品概要

アリオン開発したPCIe M.2 CBB6.0 テストフィクスチャセットです。

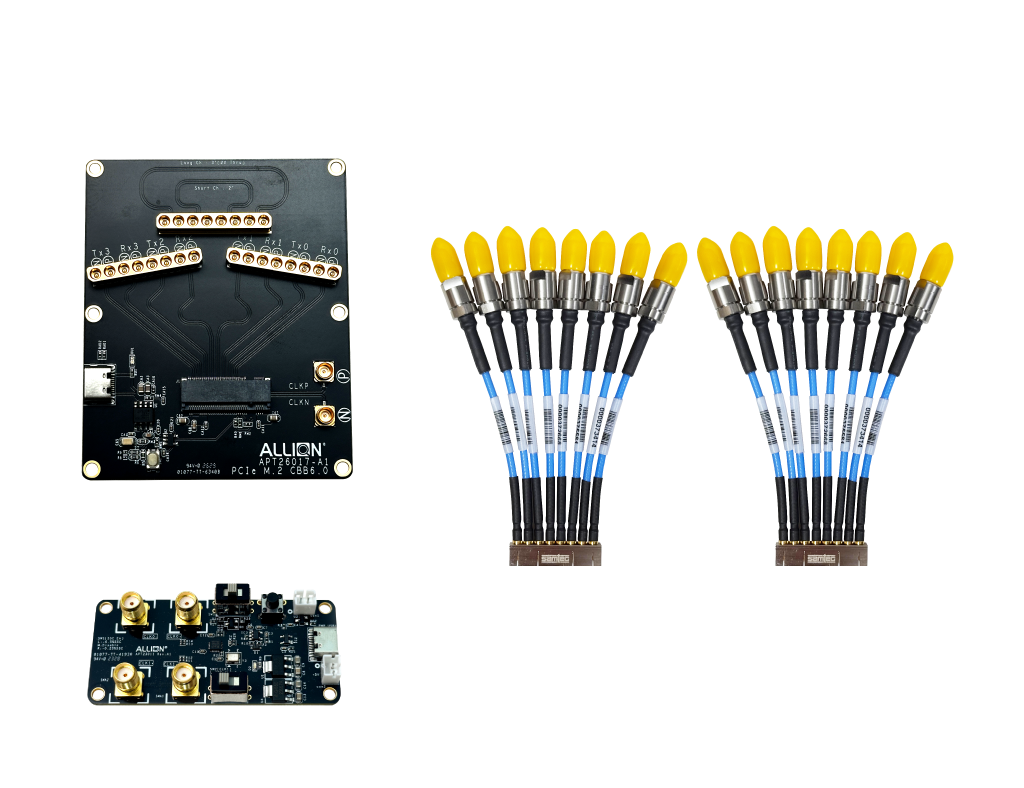

• 本製品は、以下のセット内容が含まれています：

1. PCIe M.2 CBB6.0 Test Fixture (Model Name: APT26017)
2. Allion CMTS Board (Model Name: APT23011)
3. SMPM 1 by 8 Cable Module*2

• 納期（受注生産）：約8～10週間

アプリケーション

• PCI Express Device & AIC Compliance Test for Tx/Rx (Gen1-Gen6)

特長

• Compatable with M.2 Electical Test for Tx & Rx.
• Stronger SMPM Connectors update to 50GHz Supported
• Flexiable Cable Assembly to simplize installation
• 2X Thru Calibration included.

製品仕様

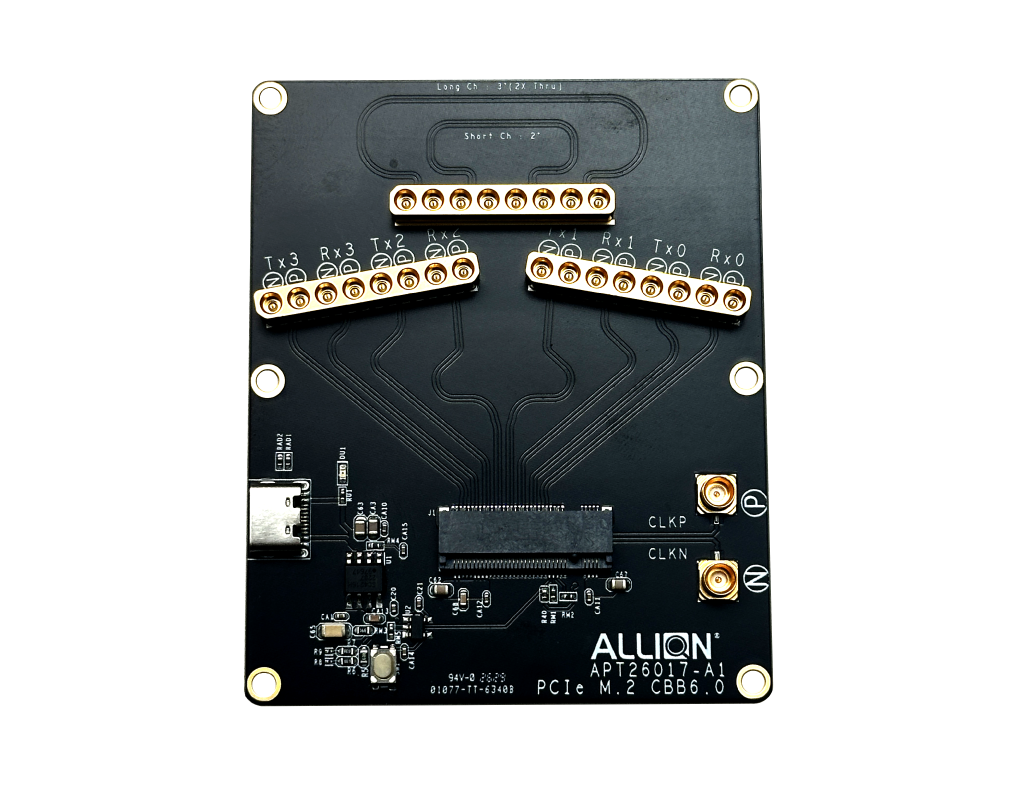

APT26017

• PCIe M.2 M-Key Receptacle Connector
• Two SMPM 1 by 8 Connectors for Full Lanes Support
• Two Pieces SMP Connectors for Reference Clock
• USB-C PD connecor for Power
• PCIe_RST# Button
• Dimesion : 66.8mm x 80mm
