PCIe MCIO16i CLB6.0 Test Fixture Set
製品ID: CPT25102
製品概要
アリオン開発したPCIe MCIO16i CLB6.0 テストフィクスチャセットです。

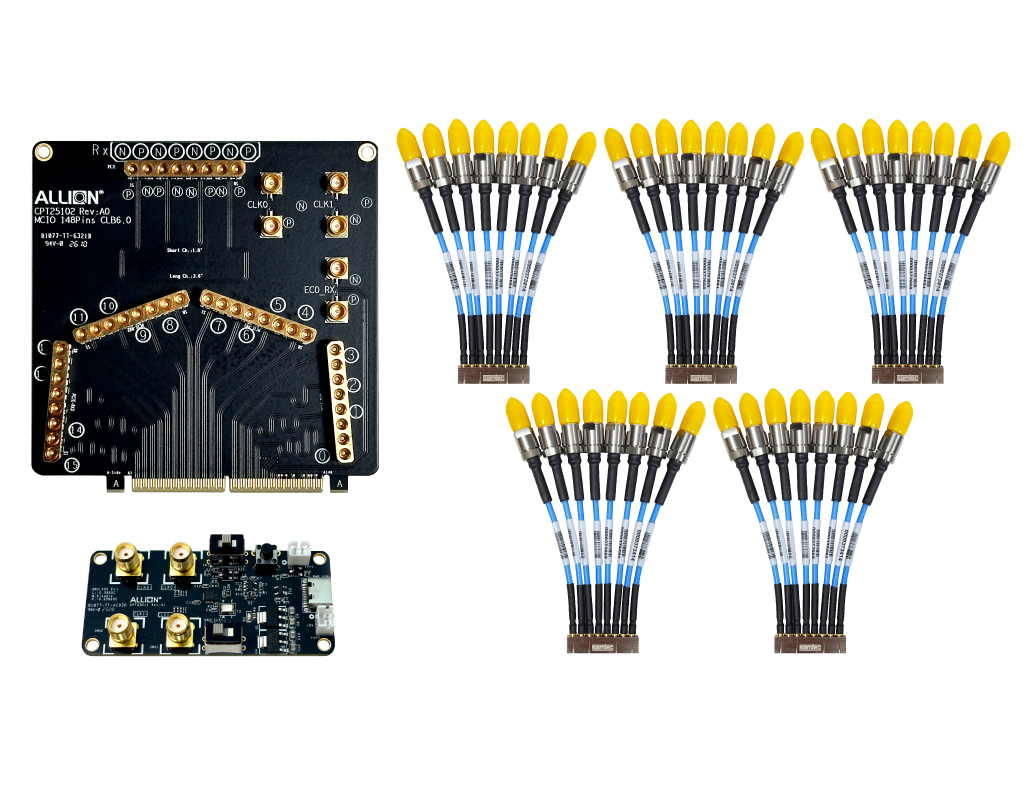

- 本製品は、以下のセット内容が含まれています：
- PCIe MCIO16i CLB6.0 Test Fixture (Model Name: CPT25102)
- Allion CMTS Board (Model Name: APT23011)
- SMPM by 8 Cable Module*5
- 納期（受注生産）：約8～10週間
アプリケーション
- PCI Express Host Compliance Test for Tx/Rx (Gen1-Gen6)
- PCI Express Electrical Signal Quality Validation for Tx/Rx (Gen1-Gen6)
- Applicable for Server, IPC, Notebook, Desktop or system product which has designed PCIe MCIO16i Socket
特長
- Compatable with PCIe MCIO16i Gen5/ Gen6 Electical Test for Tx & Rx
- Stronger SMPM Connectors update to 40GHz Supported
- Flexiable Cable Assembly to simplize installation
- 2X Thru Calibration onboard
製品仕様

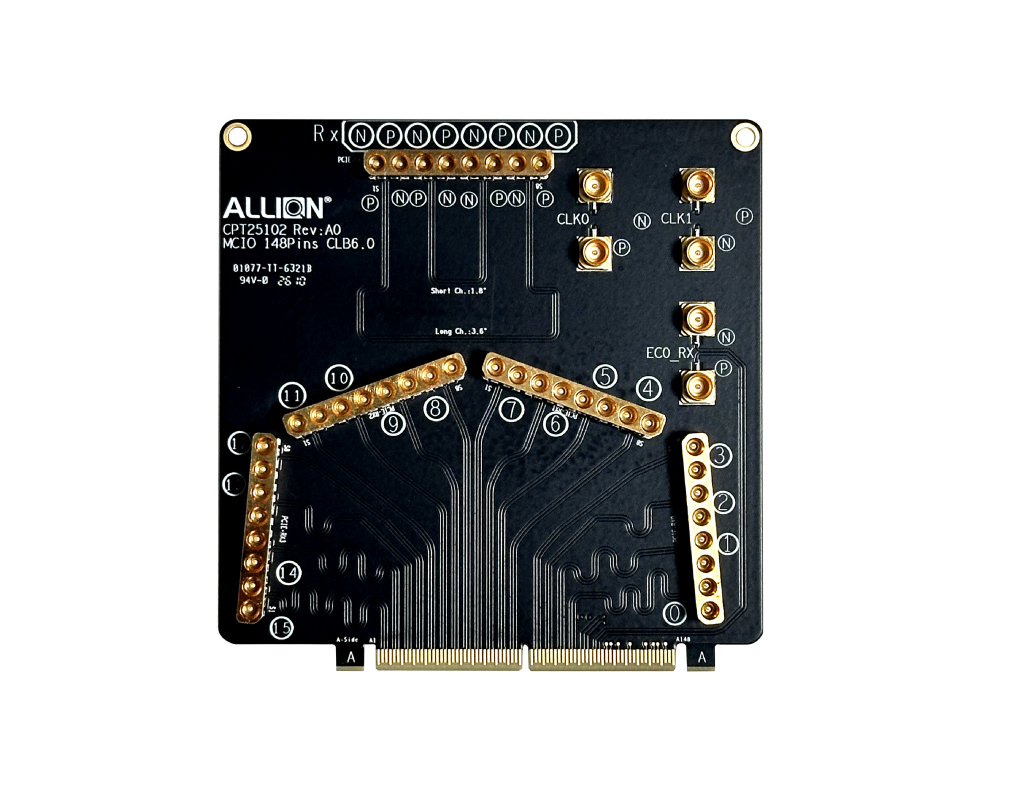

CPT25102
- PCIe MCIO16i Golden Finger
- Eight SMPM by 8 Connectors for All 16 Lanes
- Two Group SMP Connector for Reference Clock
- One SMPM by 8 connector for Calibration
