USB製品に対するインピーダンスの不連続問題がもたらす影響

Allion Labs

USB4製品は高速なデータ転送速度を持っているため、PCBのレイアウトや搭載するコネクタの選択には特に注意する必要があります。そのUSB4製品の品質を確認する方法の一つは、USB4製品の高速信号を伝送する信号線に対して、ネットワークアナライザーを通じてインピーダンス測定やリターンロス測定を行うことです。

開発段階で潜在的なリスク

一部のメーカーが自社製品を設計する際、レイアウトの設計が仕様に従っていないか、予算の制約により認証されていないコネクタを選択する場合があります。これにより、データ転送速度の低下や画面表示の異常など、製品が正常に機能しないおそれがあります。また、このような製品はインピーダンスの連続性やリターンロスの特性において劣っている傾向があります。

実例

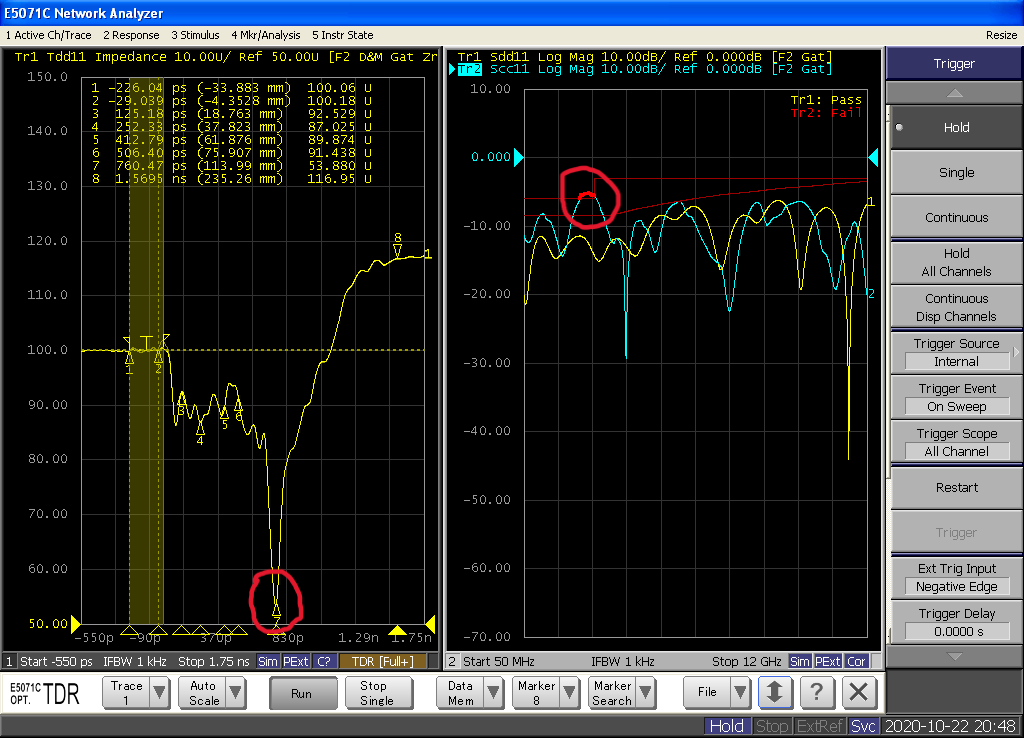

以下の図を見てみましょう。左側の赤い線で囲まれる部分では、コネクタのインピーダンスが非常に不連続であることがわかります。これは、リターンロス（右側の赤い丸で示さている）の障害が発生することに繋がります。

アリオンの解決策

アリオンの経験豊富な専門家チームを通じて、ネットワークベクトルアナライザーE5071Cを使用し、USB4 製品の特定の波形テストを実行することで、製品のインピーダンスとリターンロスを徹底的に調査し、製品の最適な品質を確保するのに役立ちます。

Equipment Name	Model No.
ネットワークベクトルアナライザー	E5071C-TDR

Faster、Easier、Better　―　最も信頼できるUSB製品の検証サービス

 Faster　ー　より迅速に　

アリオンは、高周波測定向けの高精度ネットワークアナライザを所有しており、迅速かつ正確にインピーダンスおよびリターンロスを測定し、テスト結果の正確性と信頼性を確保します。

 Easier　ー　より簡単に　

アリオンは、リターンロスの原因と解決策に対する分析と測定支援を提供します。分析により、お客様がリターンロスの原因をより理解することで、製造プロセスにおける変化要因をより容易に把握し、製品設計の最適化や、信号品質と性能の向上に貢献します。

 Better　ー　より正確に　

アリオンは、製品の問題解決とロゴ取得の支援だけでなく、メカニカルテストおよび環境適合性テストの提供も対応可能です。綜合的なテストソリューションを通じて、製品が規格要件を満たしていることを保証する高品質なサービスを提供しています。

関連の検証テストサービスについてより詳しい情報をお求めの場合は、アリオンのお問い合わせフォームよりお気軽にご連絡ください。
