PCIe MCIO4i Test Fixture

製品概要

自社開発したPCIe MCIO4i テストフィクスチャです。

本製品は、以下のセット内容が含まれています：

• PCIe MCIO4i Test Fixture (Model Name: APT25023)
• MCIO 38 pin connector
• 2.92 RF connector

納期（受注生産）：約4～6週間

アプリケーション

• MCIO4i ケーブルテスト向けに設計

特長

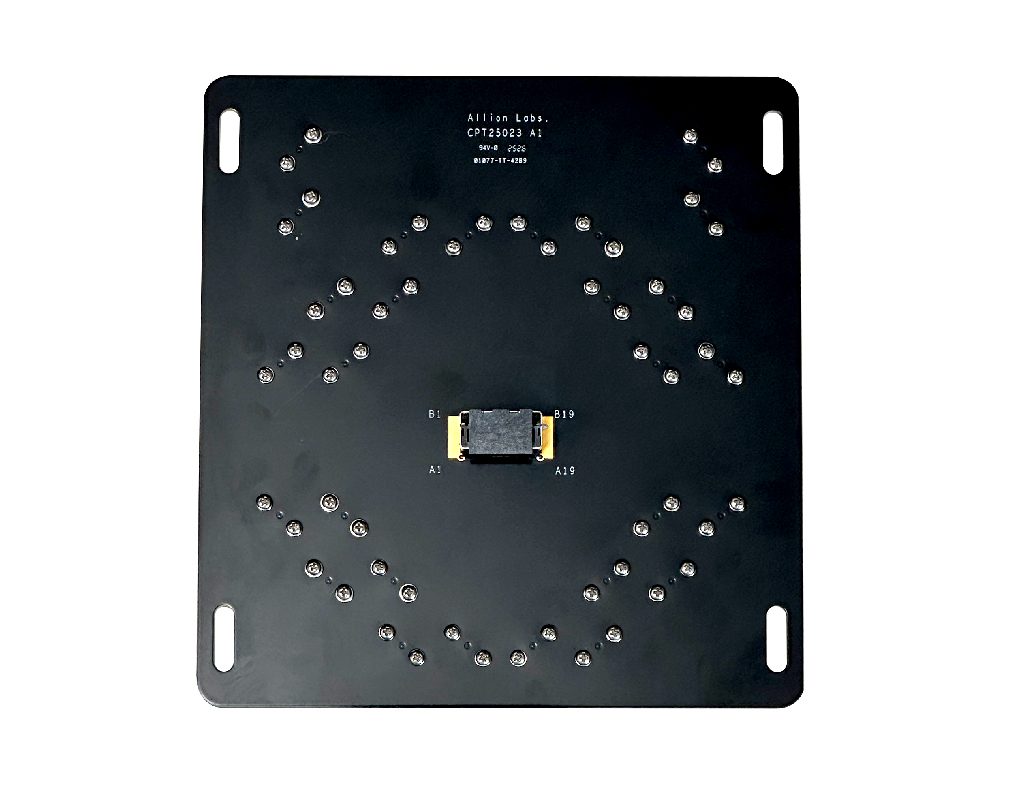

• MCIO4i 38 ピン メスコネクタ搭載

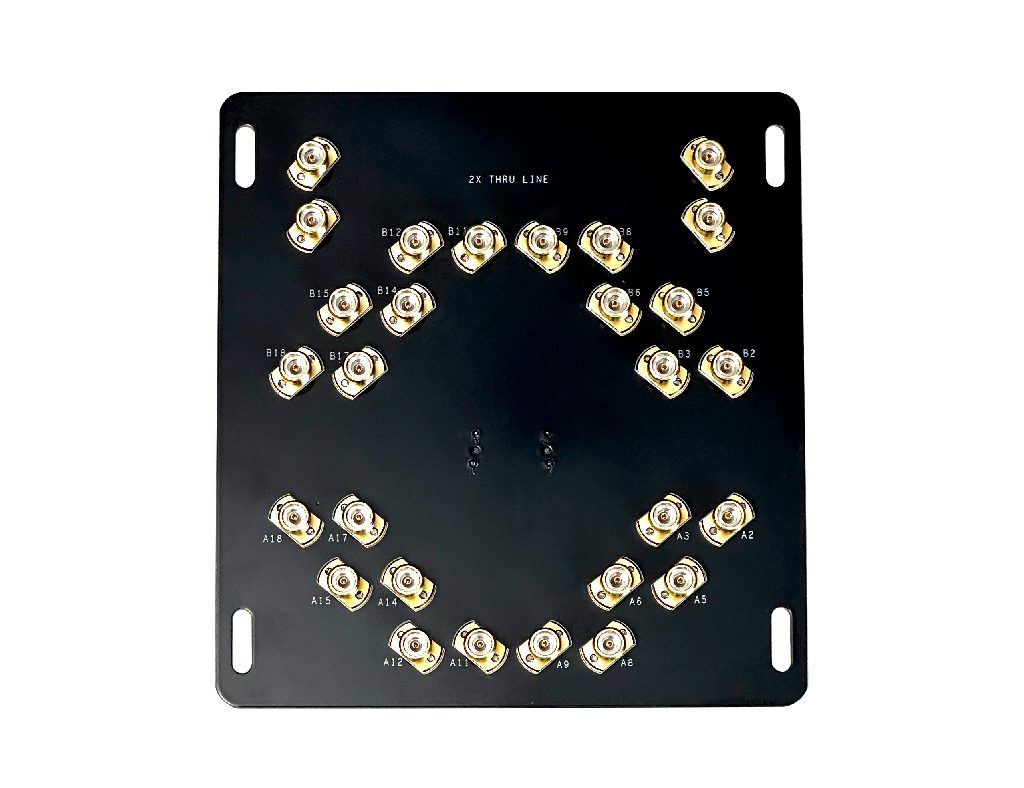

• 2.92 mm RFコネクタを搭載することで40GHzまで対応可能。基板上に4.2X スルーキャリブレーション機能を内蔵。

製品仕様

APT25023

• MCIO4i 38 ピン メスコネクタ
• 2.92 mm RFコネクタ
• 差動信号12ペアに接続
• 2x Thru 校正キット付き　
• 寸法：110.2mm x 110.9mm
