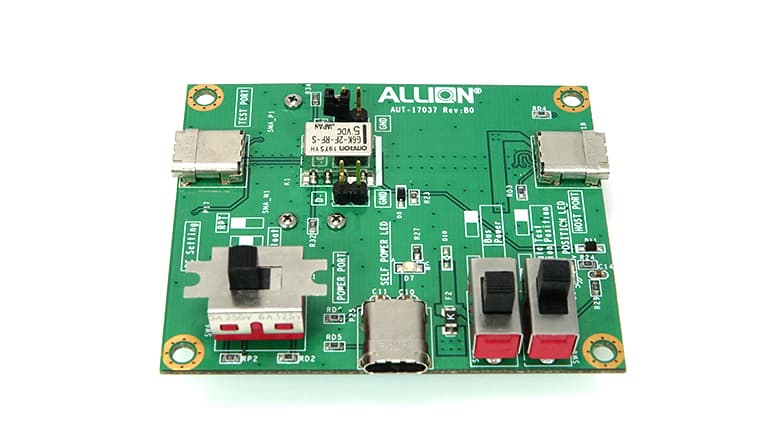

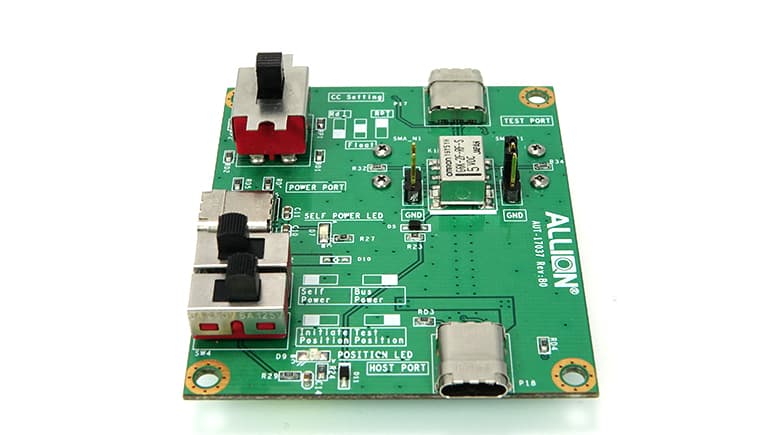

USB-C® – USB 2.0 Receptacle HS SQ Test Fixture

製品ID:AUT17037

製品概要

本製品は、USB Type-Cコネクタをもつホスト/デバイス機器に対するUSB 2.0 High-Speed電気試験のためのフィクスチャです。

アプリケーション

以下の試験項目に対応しています。

  • ホスト機器

1.Packet Parameters ( EL_21, EL_25, EL_23, EL_22, EL_55)

2.Chirp Timing (EL_33, EL_34, EL_35)

3.Suspend/Resume Timing (EL_39, EL_41)

ホスト機器に対するHigh-Speed Signal Quality Test (EL_2, EL_3, EL_6, EL_7)については本フィクスチャでも測定可能ですが、AUT17094の使用を推奨いたします。

  • デバイス機器

1.High-Speed Signal Quality Test (EL_2, EL_4, EL_5, EL_6, EL_7)

2.Packet Parameters ( EL_21, EL_22, EL_25)

3.Chirp Timing (EL_28, EL_29, EL_31)

4.Suspend/Resume Timing (EL_38, EL_39, EL_40, EL_27, EL_28)

5.Test J/K, SE0_NAK (EL_9)

特長

USB2.0信号をUSB Type-CレセプタクルからSMAコネクタに変換可能

製品仕様

1. Type-Cレセプタクルコネクタx3
2. SMAコネクタx2
3. SP3Tスライドスイッチx2
4. DP3Tスライドスイッチx1
5. 寸法 : 65 x 55mm

備考

アリオンが開発し、USB-IFから認可を受けています。
