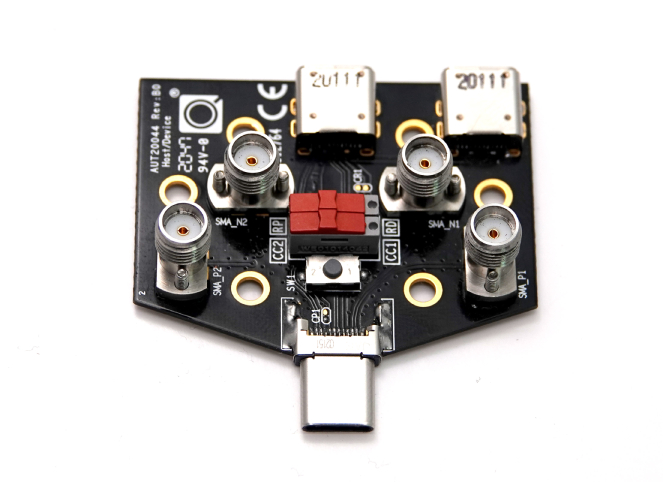

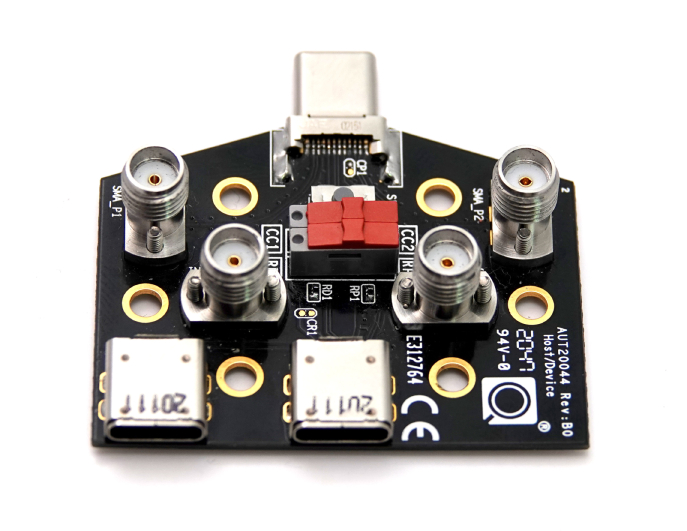

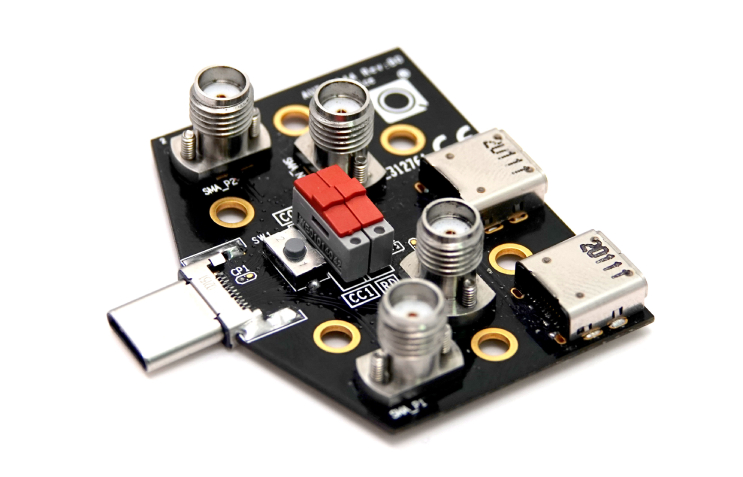

USB-C® – Tx & Long Channel Rx Precet. Test Fixture

製品ID:AUT20044

製品概要

インテル製のIntel USB3.2 TX/RX テストFixtureは、UFP用、DFP用の2種類がありました。
アリオンのプレ認証試験用Fixtureはこれら2つの機能を1つのボードで実現しております。これによって頻繁に2つのFixtureを切り替える必要がなくなります。

アプリケーション

USB-C 3.2 Tx Signals インテグリティテスト

※AUT20044は、USB31CET KitsのHost 1C と Device 1Cの代替品です。インテグリティテストを行うために、Host 1C と Device 1C以外のテストフィクスチャが必要です。UAB31CET KitsはUSB-IFからご購入頂けます。

特長

  • UFP/DFPの2つの機能を1つのFixtureに統合

  • 最大転送速度40Gbpsに対応可能

  • オリジナルのテストFixtureよりも良い信号品質

製品仕様

1. USB-Cレセプタクル x1
2. USB-Cプラグ x1
3. SSTX1/SSTX2用のSMAコネクタ x4
4. CC1/CC2&RP/RD設定用 1×3 ヘッダ x2
5. UFPテストでの外部電力用DCジャック
