HDMIスイッチは娯楽家電の悪い体験を与える原因なのか？

Allion Labs

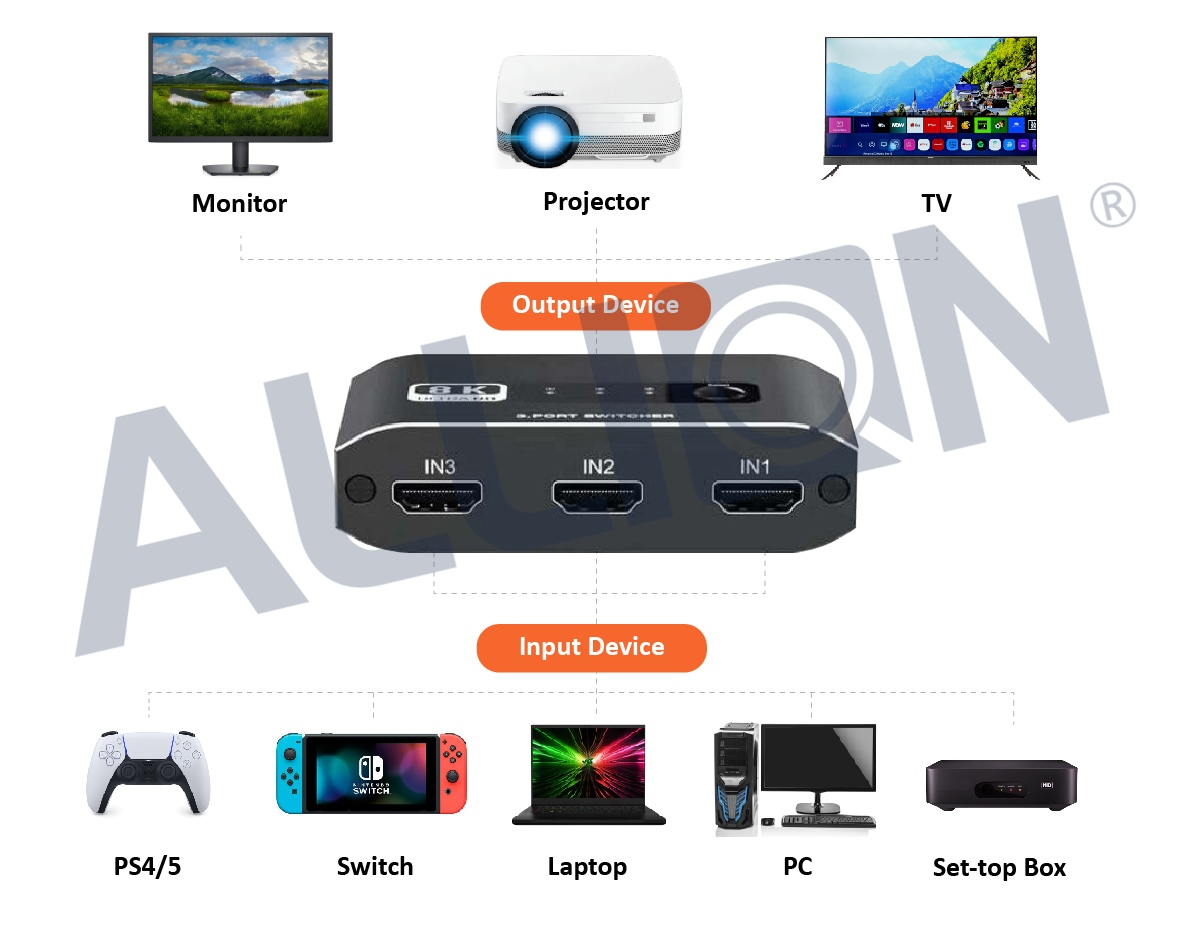

HDMIスイッチ（切替器）は、複数のHDMIインターフェース入力ソースが接続された場合、これらの入力ソース間を簡単に切り替えることができる、実用的なデバイスです。これによって、同じ画面に異なる画像を出力することができ、HDMIケーブルの差し込みと抜きを繰り返す必要はなくなりました。

例えば、ゲームコンソールや、Blu-rayプレーヤー、TVボックスなど、異なる機器間は、スイッチを押すだけで対応する入力ソースに簡単に切り替えることができ、機器ごとにHDMIケーブルを交換する必要がありません。異なる信号を切り替える利便性により、HDMIスイッチは実用的なマルチメディアデバイスとなり、家庭エンターテイメントの視聴体験がより便利でシームレスなものを実現します。

利便性の向上を実現する一方、接続問題に油断大敵

HDMIスイッチは複数のHDMIデバイスを同時に入力できる機能を備えていますが、実際の使用シーンでは、一部のブランドやモデルのHDMIスイッチが、異なる入力ソース間を切り替えると画面が正常に表示されない問題が発生することがあります。これにより、メーカーはユーザーからの不満や苦情に対処しなければなりません。

事例

アリオンは多くのHDMIスイッチメーカーからのテスト依頼を受け取り、エンドユーザーからのクレームに対する根本的な解決策を求められます。以下に、よくある2つの事例を共有します。

状況1

ユーザーが異なる入力ソース間を切り替えた後、画面には映像が表示されますが、入力ソースとディスプレイの解像度が一致しません。実際測定と検証をした結果、このHDMIスイッチモデルには独立したHPDピンが無く共有されていることが判明しました。

このことにより、1080p、2K、または4Kの信号が入力すると、HDMIスイッチは切り替える前の解像度しか出力しません。一方、独立したHPDピンがある場合、出力信号は選択した入力信号の解像度に基づいて出力されます。

状況2

ユーザーが異なる入力ソース間を切り替えた後、画面に映像が表示されないか、または表示されても入力ソースとディスプレイの解像度が一致しないことがあります。

前のケースと類似していますが、当社の検証と分析の結果、問題はHDMIスイッチのEDIDに起因することがわかりました。このモデルのHDMIスイッチEDIDは、ユーザーが使用する入力ポートの解像度をサポートしていないため、このような現象が発生します。当社の経験によると、HDMIスイッチのメーカーが定期的にサポートされるEDIDリストを更新すれば、このような問題を解決できるはずです。

Faster、Easier、Better　―　最も信頼できるHDMI検証コンサルティングサービス

アリオンはHDMI認証ラボとして豊富な実績があり、認証試験サービスを提供するだけでなく、関連するエンジニアリング検証にも対応することが可能です。

Faster　ー　より迅速

アリオンは、電気信号検証に必要なオシロスコープ、信号ジェネレーターからプロトコル分析器、およびEDIDシミュレーターとコントローラーまで、様々なHDMI設備を幅広く保有しております。アリオンは、豊富で完璧なHDMI設備とテスト環境を完備することで、製品の互換性を保証し、お客様の製品に最適な品質管理を提供します。
